CST求解器背景介绍

直到 2017 年，CST 提供的是可以为18 种求解器单独购买许可证。2018 年开始，CST 加入达索系统后，为了消除用户对于复杂许可方案的选择困难，将CST调整为一个套件，其中包含所有的求解器。

硕迪科技做为达索CST代理商，能够提供真正的“整体解决方案”，让您可以根据您的需求使用从静态磁场到高频的全系列求解器。

解算器阵容

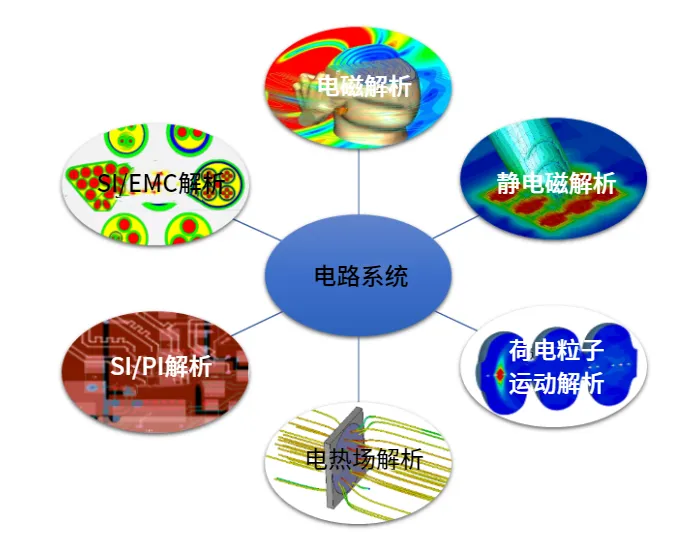

•CST Studio Suite 求解器根据其特点大致可分为如上所示的 7 类。电路系统仿真器处于中心地位，正如与其他六种分类的关系所示，CST的电路系统仿真功能是合作的基石，电路和3D电磁场或电热场可以进行高级仿真，例如耦合分析。

高频求解器

它配备了多种分析方法和网格技术，包括CST独特的时域求解器，能够进行高速、高精度分析。通过为模型选择最佳求解器，它支持从小型到超大型的各种模型的广泛应用和 3D 电磁场分析。

瞬态求解
（时域求解器）

•CST 的通用主求解器支持多种分析模型。可以使用FIT法和TLM法的长方体网格高精度地近似形状来进行分析

频域
求解器

•具有四面体网格网格优化处理的频率分析求解器。它作为时域求解器的补充。

本征模
求解器

•专门从事本征模式计算的求解器，例如封闭结构的共振模式分析。

积分方程求解器
（I-solver）

•专门使用矩量法和 MLFMM 方法解决大规模空间问题的求解器。

渐近求解器
（A 求解器）

•利用光线追踪方法，可以分析用I解算器难以分析的超大规模空间问题和RCS分析。

多层
求解器

•专门用于使用 2.5 维矩法的平面电路的求解器。

CST高频求解器列表

时域求解器（CST 的同义词）和有限元法频域求解器是两种高度通用的求解器。

低频/静电磁场分析

提供专门用于低频和稳态 3D 电磁场分析的求解器。配备方便的前处理和后处理功能，可进行高效的分析和设计，例如计算电路常数和损耗。

电子静态
解算器

•计算静电场的电势、电场强度和电通量密度分布的求解器。您可以将导体的固定/浮动电位或体积/表面电荷设置为源。

M-静态
解算器

•计算静磁场的磁场分布和磁通密度的求解器。线圈、永磁体、均匀磁场和电流分布可以设置为源。

静态电流
求解器

•计算传导电流分布和电场强度的求解器。可以将电位、电流路径或线圈设置为源。

低频频域
求解器

•一种在频域中分析低频准静态电磁场问题的求解器。分析方法可选择全波、准静态磁场、准静电场。

LF 时域
求解器

•用于低频准静态电磁场问题的时域求解器。您可以选择准静态磁场或准静电场作为分析方法。

部分 RLC
求解器

•计算模型的 RLC 等效电路参数的求解器。通过计算宽带电路常数可以输出 SPICE 模型。

漂移扩散
求解器

可以获得半导体中的载流子密度（电子密度/空穴密度）。

低频/电磁场求解器列表

>带电粒子运动分析

配备解算器，可高速、高精度地分析从低频到高频的 3D 电磁场和带电粒子运动。它具有适用于广泛应用的各种功能，从磁控管设计和加速器组件设计到慢等离子体现象分析。

跟踪
解算器

•专门用于静电磁场粒子轨迹分析和束流计算的求解器。作为粒子发射模型，可以处理空间电荷、热发射和光发射等各种过程。

细胞内粒子求解器
(PIC 求解器)

•计算时域带电粒子运动和电磁场（例如微波管和射频加速）的求解器。考虑到空间电荷效应，可以进行瞬态分析而不自相矛盾。

韦克菲尔德
求解器

•用于分析束束引起的尾场的专用求解器。

静电 PIC 求解器
（Es-PIC 求解器）

•适合模拟慢速带电粒子运动（例如等离子体）的解算器。它可以处理粒子碰撞。

带电粒子运动求解器列表

带电粒子运动分析也是CST创始人、前德国达姆施塔特理工大学教授Thomas Weiland博士首次应用数值分析的领域。

>热/应力分析

它具有用于电磁和多物理场耦合仿真的热解算器和结构解算器。提供了耦合分析的工作流程，并且可以通过简单的操作来设置和执行使用其他求解器的结果的耦合分析。

热固定
解算器

•计算稳态温度分布的求解器。还可以对热辐射和对流进行建模以及对移动介质进行分析。

热瞬态
求解器

•能够对热分布进行瞬态分析的求解器。您还可以对热辐射和对流进行建模并分析移动介质。

共轭传热求解器
（CHT 求解器）

•使用计算流体动力学 (CFD) 技术同时分析热传导和对流。

结构力学
（结构分析求解器）

•计算位移、应变和应力的求解器。可以将其他求解器获得的位移、表面力、电磁场和温度分布设置为源。

热和应力求解器列表

对于以电磁损耗为热源的微波加热、IH加热等发热现象，可以进行平滑地耦合CST电磁场分析结果的模拟。

>印刷电路板 SI/PI 分析

使用印刷电路板布局设计人员熟悉的 GUI，您可以为从 EDA 布局工具读取的设计数据生成等效电路并执行电路仿真。它的工作流程可以轻松执行 IR drop、SI 分析和 PI 分析。

电压降分析

•通过 3D PEEC 方法分析 IR 降的工作流程。

信号完整性分析

•采用 2D TL 方法的 SI 分析工作流程。可以进行时域和频域分析。

电源完整性分析

•采用 3D FEFD 方法的 PI 分析工作流程。还可以优化旁路电容器的放置。

董事会检查

•基于标准 EMC/SI 规则的布局检查。

印刷电路板 SI/PI 求解器列表

除了SI/PI分析外，还提供规则检查功能。各规则标准根据布线标准（DDR/USB/PCIe等）设定，可高速检查布局。还提供使用 IR Drop 分析结果作为热源的发热分析工作流程。

>电缆建模、SI/EMC 分析

电缆建模、SI/EMC 分析是专门用于电缆模型分析的工具，可用于模型创建和电磁场分析。即使是复杂的线束模型也可以在易于使用的界面上创建。

线束求解器

•通过2D TL方法提取电缆线束的等效电路，并计算3D空间中电磁场与电缆之间的相互作用。

电缆建模、SI/EMC 求解器

利用传输线理论的等效电路模型，可以进行电缆的SI（信号完整性）分析以及辐射和抗扰度的EMC分析，还可以进行多尺度分析。

>电路仿真、系统仿真

最后，我们将介绍连接各个分析功能的关键电路仿真和系统仿真功能。

电路模拟器

•提供时间轴和频率轴上的各种电路分析功能。计算连接 SPICE 和 IBIS 等电路元件与实际测量数据和仿真模型的系统的响应。

电缆建模、SI/EMC 求解器

CST Studio Suite 在一个通用平台上管理整个系统。直观的 GUI 可以轻松设计结合多个模型和电路的系统，并使用多个模块执行耦合分析。



所有 CST 电磁仿真软件求解器的介绍到此结束。欢迎使用硕迪科技提供支持的  CST Studio Suite，我们可以为您提供CST价格咨询，技术咨询，需求匹配咨询，售前、售后服务等软件服务。
