焊件是SOLIDWORKS软件CAD部分的一个重要功能模块，在日常自动化设计中不可或缺，在绘制复杂焊件结构时，即使在同一命令下生成的焊件有时也不能满足设计需求，因此需要对边角进一步处理，之前的文章中已对SOLIDWORKS焊件边角功能做了部分介绍，这里进一步介绍斜接边角功能。

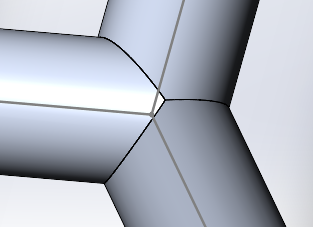

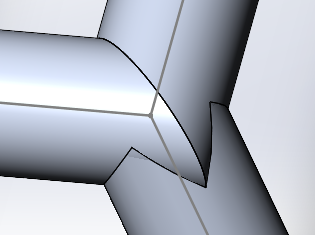

图片 5.png图片 1.png

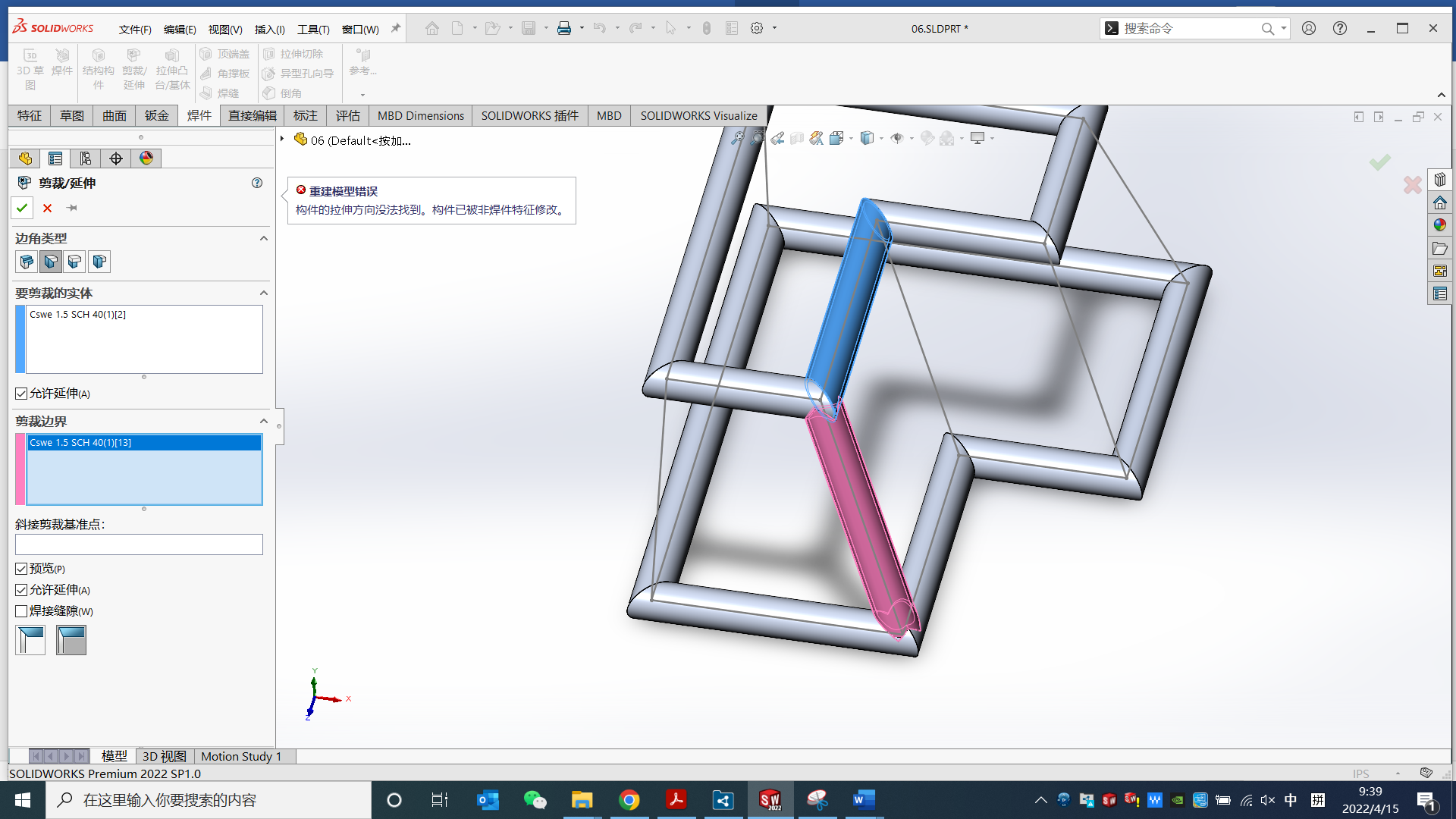

如果按照之前介绍的方法会遇到重建模型错误的问题，额外做两步调整即可。

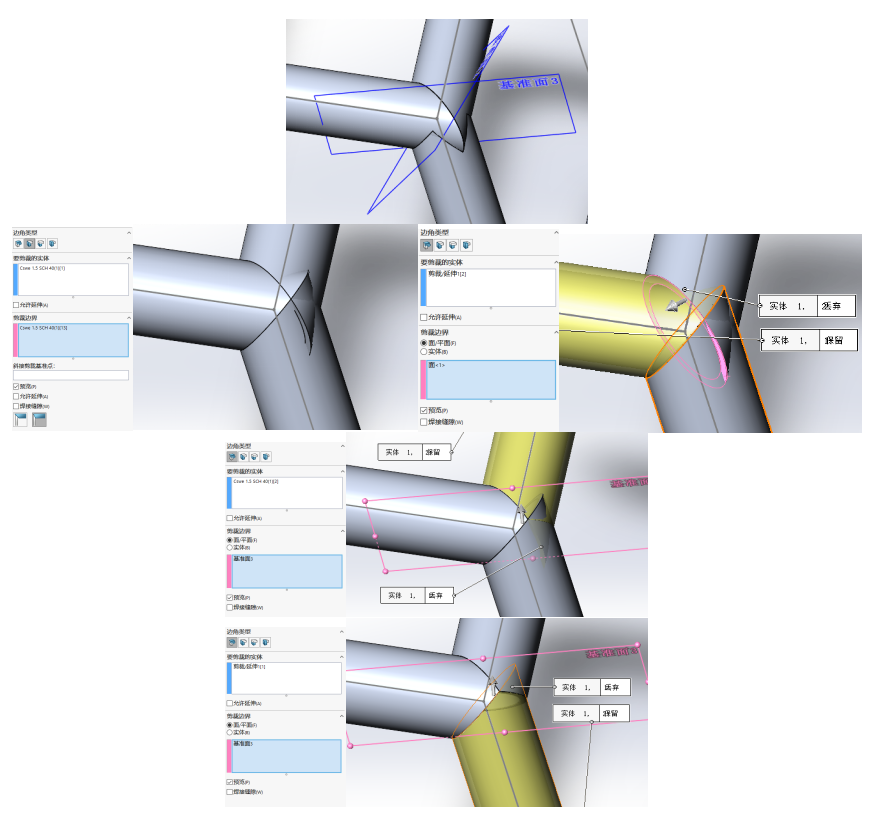

基本步骤如下：

1 建立基准面

2 终端斜接

3 终端剪裁1

4 终端剪裁2

5 终端剪裁3
