SOLIDWORKS 2023中装配体配合的正确使用方法

发布日期:
2023-07-18
浏览量:
595

-SOLIDWORKS 装配体打开时是由不同的阶段和性能检查组成的。如果在创建装配体时未应用基本的配合方法,问题会随着时间的推移而累积,并且在使用时会出现明显的速度减慢。



如果您的装配体运行速度很慢,则很可能是在创建配合时出现了不良操作的症状.

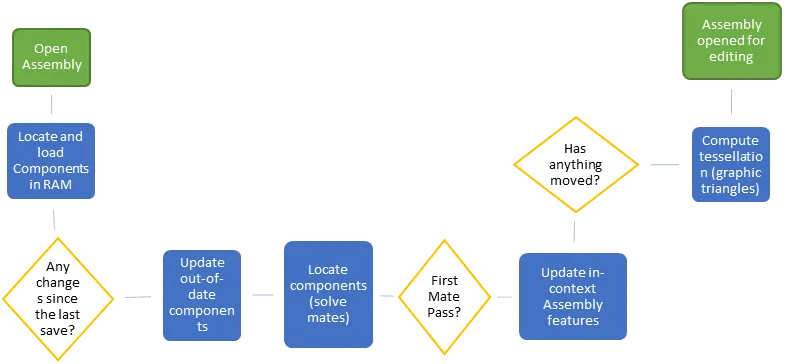

图 1:SOLIDWORKS 装配体打开过程



以下是为装配性能奠定良好基础的三个基本技巧。

SOLIDWORKS2023 技巧1:使用一两个固定组件或参考。

当装配体中存在有大量零部件或参考时,SOLIDWORKS需要更长的时间来求解,并且更容易出错。


图 2:良好的配合方案

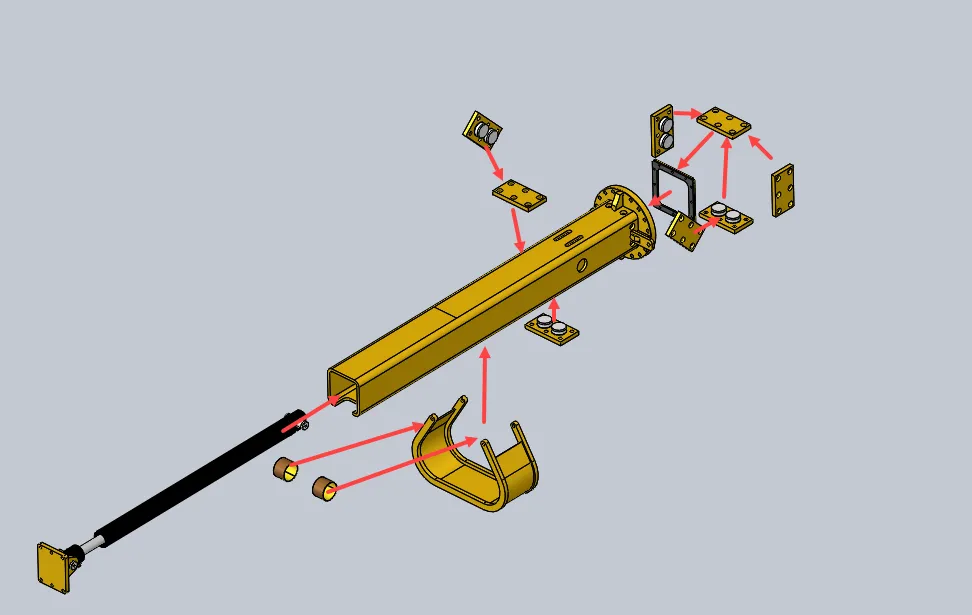

图 2:需要避免的配合方案

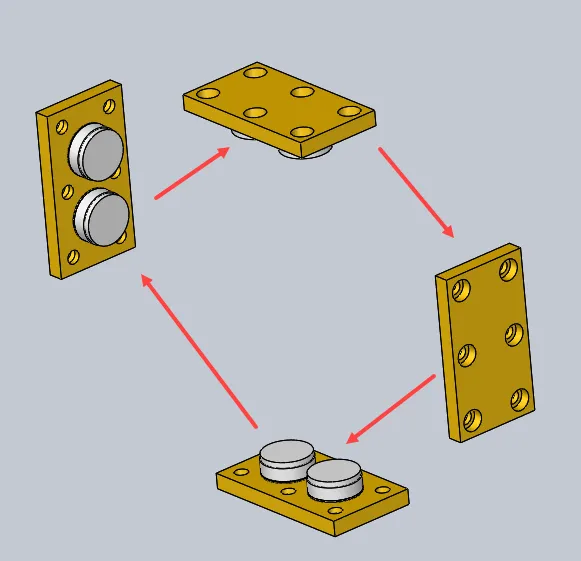

SOLIDWORKS2023 技巧2:不要创建循环引用

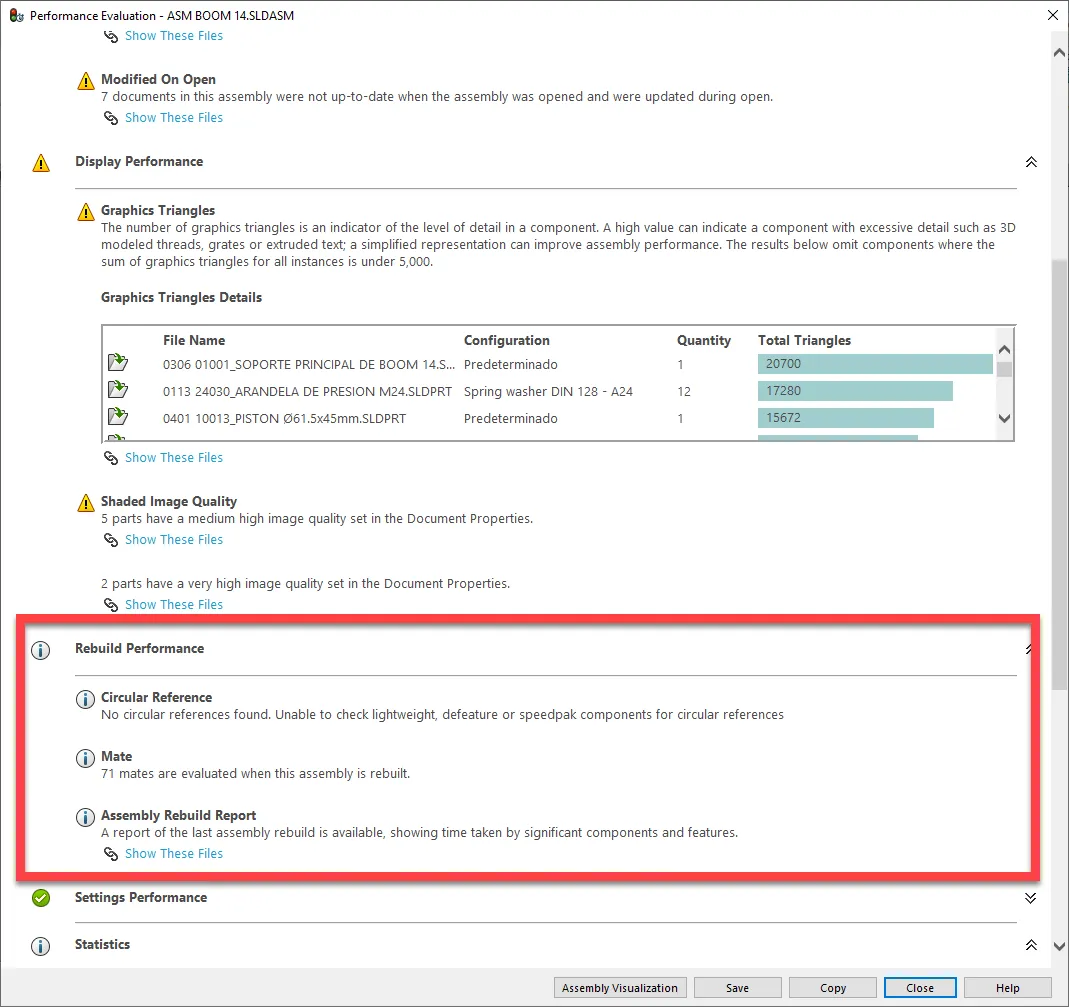

后续添加配合时将会导致冲突,SOLIDWORKS 必须重建并解决循环配合的方案。当 SOLIDWORKS 识别到一个圆形配合时,它会显示在性能评估中。




技巧 3:避免冗余配合


SOLIDWORKS 本身允许一些冗余配合(除了距离和角度之外的所有配合)。一旦出现问题,这种配合方案比较难理解,并且需要更多时间来解决。

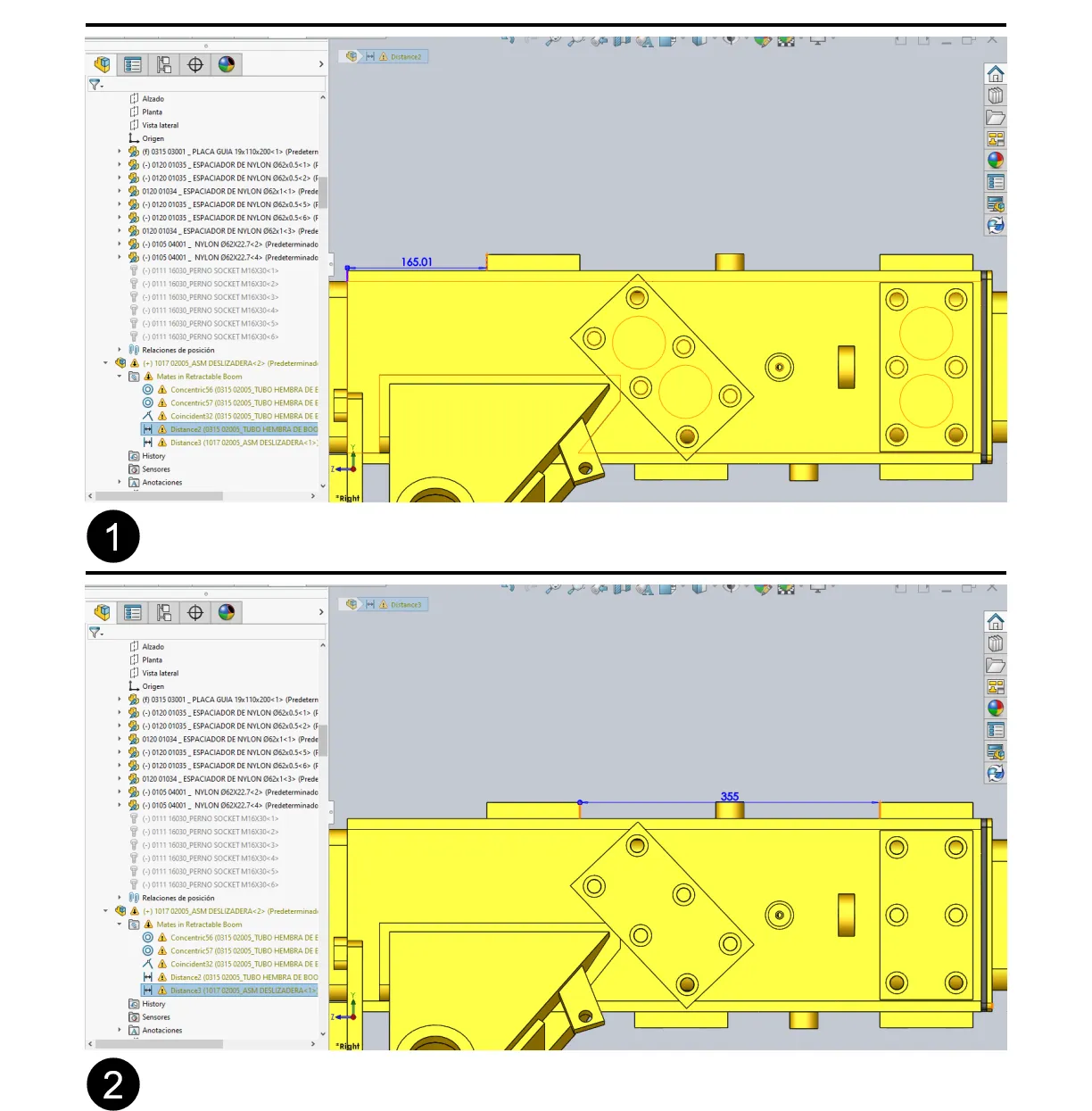

在这个装配模型中,使用两个距离配合定义块的相同自由度,从而过度定义模型。即使配合在几何上是一致的,模型仍然是过度定义的。


硕迪科技为您提供一些额外的提示,确保更好的装配性能:


  1. 拖动组件以测试其可用的自由度。

  2. 要谨慎使用极限约束,因为它们需要更长的时间来解决。

  3. 一旦出现配对错误,立即修复。添加新的配合永远不会解决早期的配合问题。

  4. 在添加配对之前,将组件拖到大致正确的位置和方向,这样配合求解器应用程序就更有可能将组件正确地吸附到该位置。

  5. 如果某个组件引起问题,通常删除所有组件并重新创建它们比逐个进行诊断更容易。尤其是在存在对齐/反对齐和尺寸方向冲突(可以翻转尺寸的测量方向)的情况下,使用“查看配对”或展开组件,在特征管理器设计树中使用“树形显示” > “查看配对和依赖项”来查看组件的配对。

  6. 可能情况下,充分定义装配中每个零件的位置,除非您需要该部件移动以可视化装配运动。具有许多相互关联的可用自由度的组件需要更长的时间来解决,在拖动部件时的行为更加不可预测,并且容易出现“讨厌的”错误(当您拖动时错误自行修复)。

  7. 尽可能在子装配中创建配对,而不是在顶层装配中,以减少顶层装配的重建时间。

  8. 有时拖动一个组件会突然将其放置到正确的位置,并修复配对错误。

  9. 有时压制和解压具有错误的配对会修复配对错误。

  10. 当您对具有上下文特征的部件创建配对时(特征的几何参考了装配中的其他部件),请避免创建循环引用。
