如何在SOLIDWORKS中创建螺纹

我们可以在SOLIDWORKS中创建两种类型的螺纹：物理（实体）螺纹与装饰性螺纹

物理螺纹会创建大量几何图形。因此，如果您的模型只是需要螺纹，那么我们建议添加螺纹作为装饰螺纹，以最大限度地提高性能。

我们通常建议仅将实体螺纹添加到将进行3D打印的模型配置中，或者如果您需要在SOLIDWORKS可视化中渲染物理几何体。

您是否知道您还可以在SOLIDWORKS可视化中真实地渲染装饰螺纹？

一、如何在SOLIDWORKS中创建装饰螺纹

装饰螺纹是创建螺纹的简单有效的工具。

①访问此命令的最简单方法是点击键盘上的S键并开始键入以搜索该命令，但可以在“插入>注解>装饰螺纹线”下找到该命令。

②在这里至少需要选择一个圆形边线，这是需要开始的第一个边

③然后，我们可以设置标准，该标准将自动填充“螺纹标注”部分以用于任何图形。

④确认后，此新功能将被吸收到所选边所属的特征下。

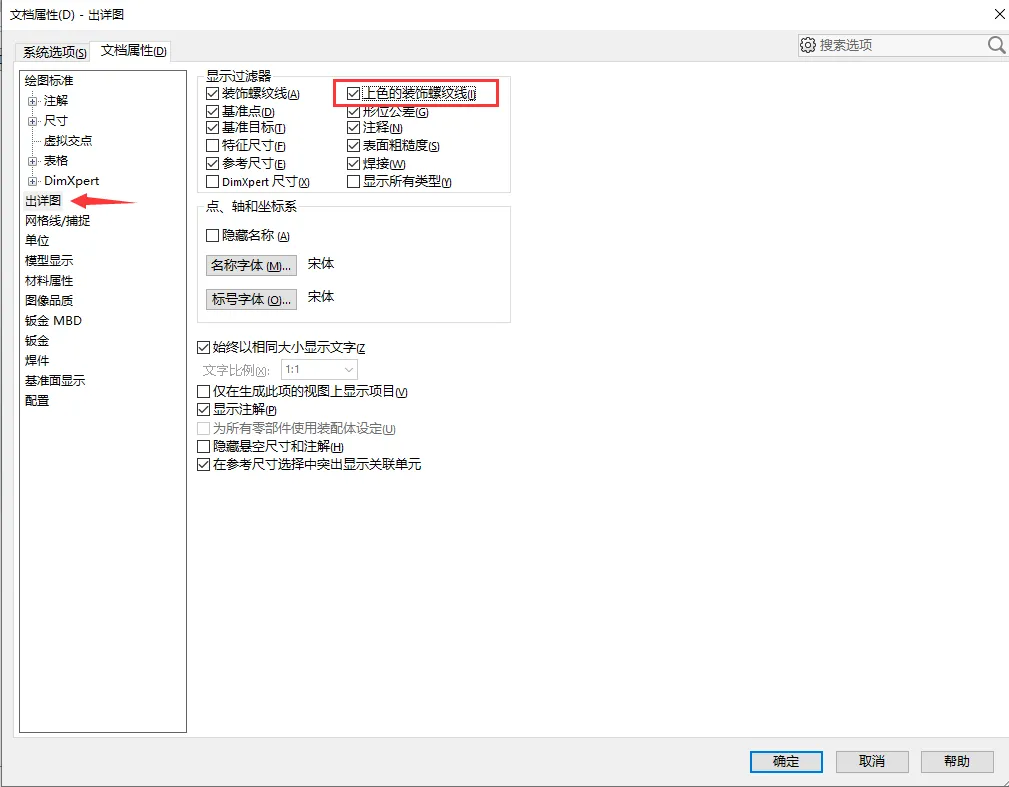

⑤图形视图将仅显示螺纹的视觉表示形式。如果没有此选项， 可转到文档属性并勾选“上色的装饰螺纹线”。

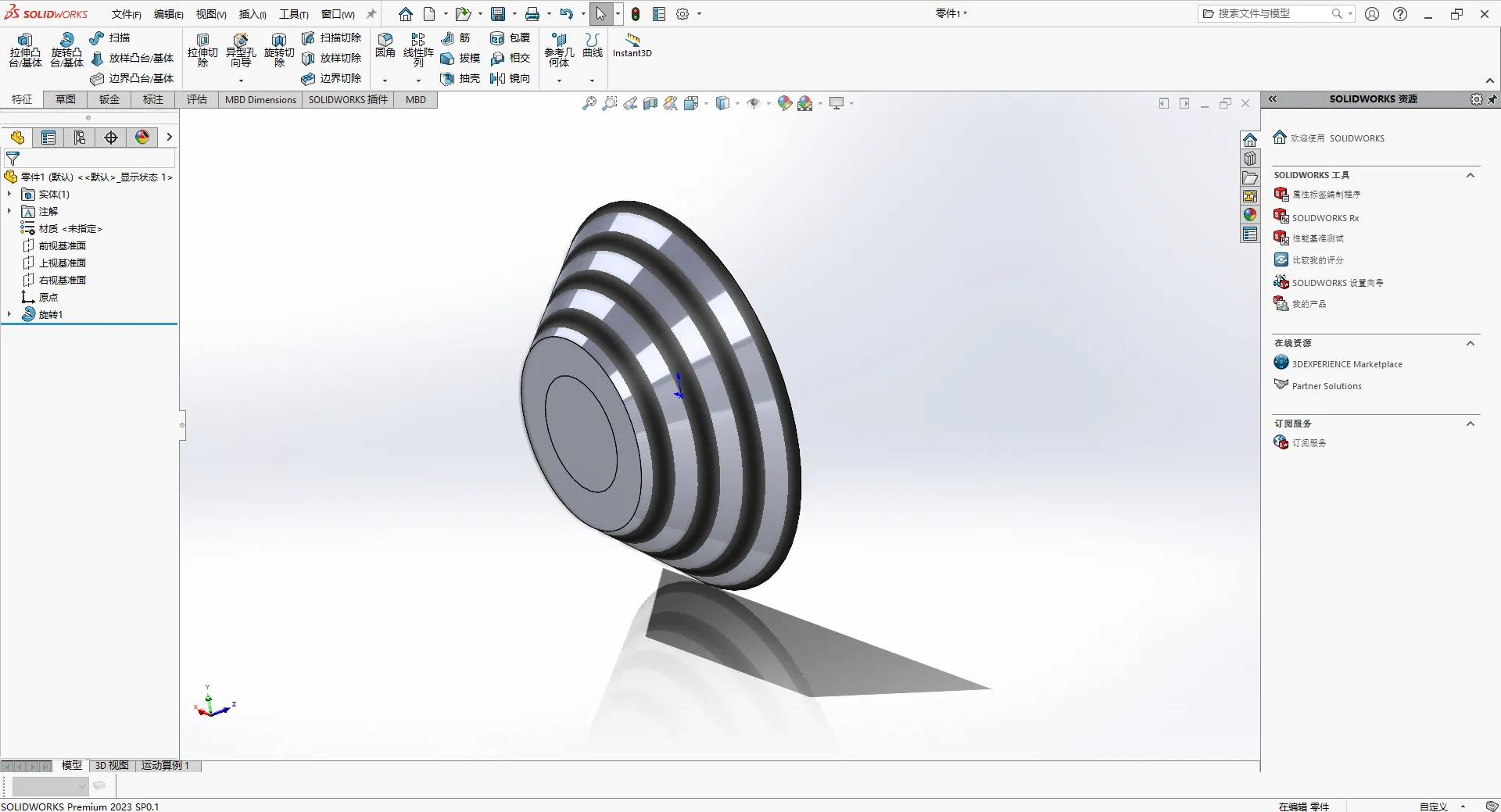

如果您想要锥形装饰螺纹线怎么办？

只需根据需要选择小直径（锥度的最小端）的圆形边缘，装饰螺纹仍将正常工作。

二、如何在SOLIDWORKS中创建物理螺纹

正如我们所提到的，物理螺纹应谨慎使用，切勿在经常插入到装配体中的的零件上使用。

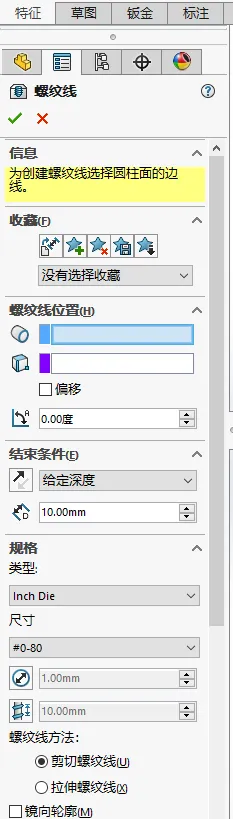

①要创建物理螺纹，我们在“特征”选项卡上的“异形孔向导”下拉列表中使用“螺纹线”/“螺柱向导”工具。

②至少需要在属性管理器中填写两个选择框才能使螺纹成功。

③螺纹位置需要圆柱形边，我们希望螺纹从哪里开始，而结束条件是螺纹将结束的位置，我们可以指定螺纹类型和方法。

④此处有一个很好的功能是将“预览选项”设置为“上色预览”，以便您可以清楚地看到螺纹的外观。

⑤确认属性管理器后，您将在SOLIDWORKS功能树的末尾显示一个新特征。

⑥此方法创建一个物理螺纹，当在较长的特征树之上或旁边复合时，这是一个相对复杂的特征。

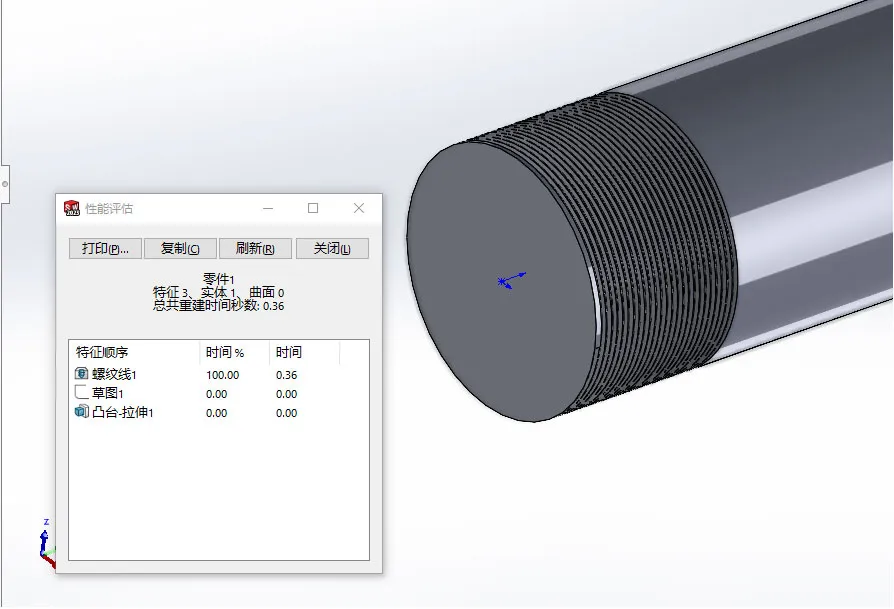

⑦我们可以使用“评估”选项卡下的“性能评估”来检查其效果。

如何在SOLIDWORKS中创建锥形螺纹？

请务必注意，螺纹工具仅适用于圆柱面。那么，如果我们需要一个锥形螺纹怎么办？

此时我们将不得不恢复到手动创建螺纹的方法，方法是创建一个锥形螺旋并在其周围扫描草绘轮廓。
