SImulation Flow 2023新功能介绍

SOLIDWORKS 2023 为 SOLIDWORKS Flow Simulation 带来了许多新功能。这篇文章将详细介绍SW流体仿真最显着的功能并概述其余功能。

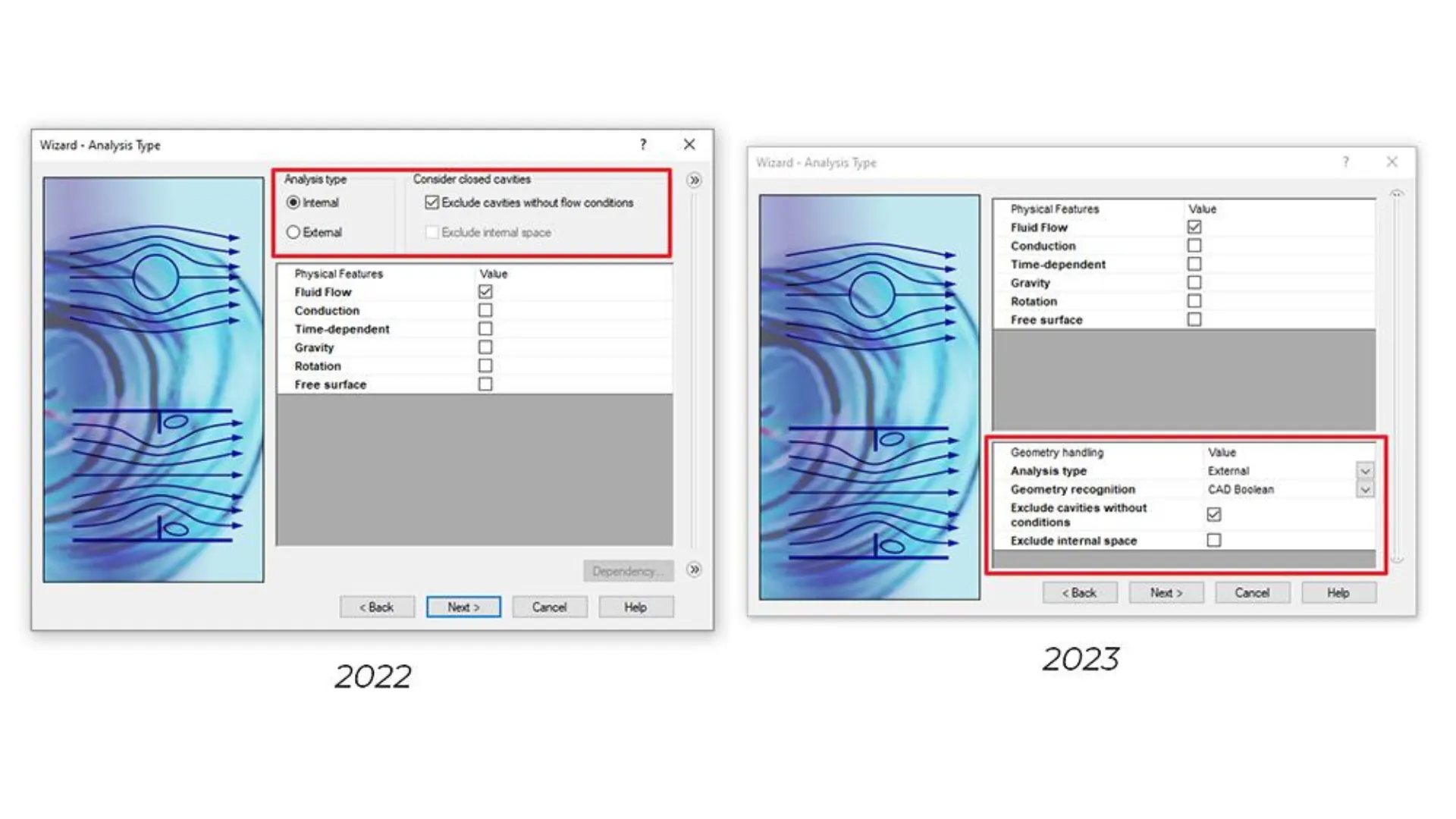

项目向导更新：

项目向导经过重组，在界面下部包含了内部/外部分析选项，以及稍后将讨论的流体识别方法的新选项。


注意：对于 2023 的版本，新项目的分析类型默认为“外部”。

几何识别方法：

屏幕下方新增“几何识别”方法提示。

* “CAD 布尔”是几何识别/流体区域提取的旧默认行为。通常是最慢的方法，它使用 SOLIDWORKS 建模内核来识别流体区域并绑定到单个 CPU 线程。

* “预处理器布尔”是以前称为“改进的几何处理”的功能，它使用 SOLIDWORKS Flow Simulation 来识别流体区域，并且在网格化时通常快几倍。

* “Mesh Boolean”是 2023 年的新技术，它提供了进一步的并行流体区域提取，并声称可以将复杂几何体上的网格划分速度提高 10 倍。

请注意，CAD 布尔方法在尝试对不良几何体和有缺陷的面进行网格化时也最有可能彻底失败，因为它会预先进行最严格的几何体检查。

虽然预处理器布尔值和网格布尔值有时可能允许继续处理几何错误，但在继续分析之前，应该在模型中更正错误的面和其他问题（例如零厚度几何）。

Mesh Boolean 提供选项“CAD Boolean Diagnostics”以继续对模型执行严格的几何检查，允许您决定继续或更正任何问题。如果您选择保留任何问题，建议检查生成的网格和流体区域以确保它被正确提取。

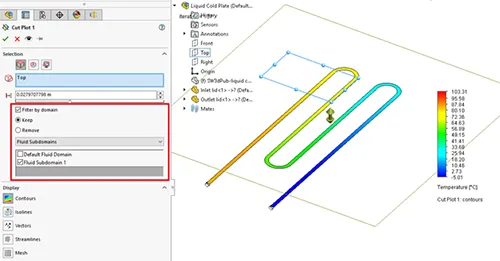

按流体区域或材料裁剪数据

对于曲面图、切割图和网格图，您可以显示由流体或流体子域定义的特定固体材料或流体区域的图。

这极大地简化了具有流体子域的项目的结果解释过程，例如下面可见的隔离冷却回路。

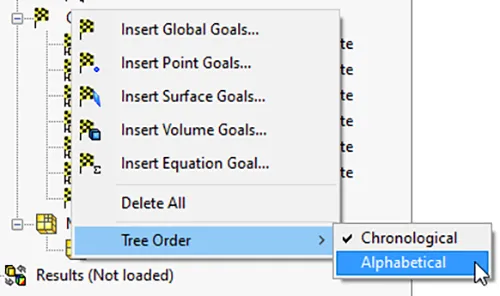

项目树排序：

项目和目标可以在分析树中按字母顺序或时间顺序排序。

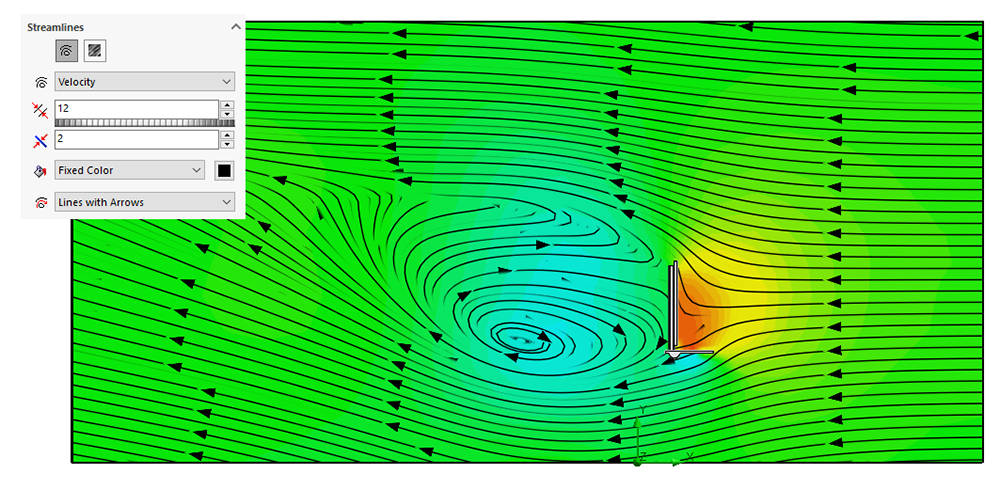

带箭头的流线型：

Surface 和 Cut plots 中的流线现在可以启用“带箭头的线”以可视化流动方向。

以上是我们认为 SOLIDWORKS Flow Simulation 2023 最显著的增强功能。以下为2023版本其他的新增功能：

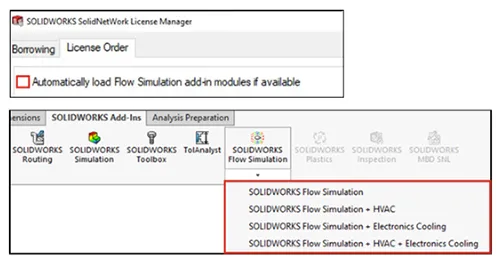

加载 SOLIDWORKS Flow Simulation 附加模块

对于网络许可证客户，Flow Simulation 现在可以精确控制哪些模块被激活。

其他设置功能：

在项目设置期间有几个可用的新功能，包括：

*  添加了新目标：总能量平衡、径向和轴向速度

*  风扇曲线现在支持切向和径向速度对流速的依赖性，以完全定义旋流。

*  浊度因子可以表示大气中太阳辐射的吸收和散射。此处提供详细信息：太阳辐射

*  导电多孔介质现在支持体积热交换系数作为特定质量流量的函数。

*  创建新参数时，会检查参数的单位和参数所依赖的目标是否一致。

其他性能改进：

除了新的 Mesh Boolean 流体识别方法外，还有其他一些性能增强功能：

* 由于优化在最后一步/迭代后释放了内存，因此完成网格划分和求解器操作所需的时间更少。

* 您可以在“工具”、“选项”下选择计算后默认不加载结果。

其他结果特征：

除了在特定固体/流体区域中绘图的能力，以及带箭头的新流线外，还有一些对后处理的增强：

* 通量图中的新选项允许显示总能量平衡

* 可以将自定义可视化参数添加到 Transient Explorer。

* 导出结果现在可以与 Transient Explorer 一起用于给定的时间步长或活动时间。

欢迎联系SOLIDWORKS代理商和服务商：硕迪科技（400-009-9965），咨询Flow Simulation的全部功能，应用场景，培训认证，采购价格等信息。
