体验SOLIDWORKS 2024钣金切口工具增强

在工业生产制造中，钣金加工是一种常用的加工方式，在SOLIDWORKS2024新版本中，钣金切口工具再次增强了，从SOLIDWORKS 2024 开始， 您可以使用切口工具在空心或薄壁圆柱体和圆锥体中生成切口。

只需在现有空心或薄壁圆柱体或圆锥体添加切口并进行弯折，即可快速完成零部件的钣金转换工作。无需重新创建钣金零件，提高我们的设计效率。

访问此命令的最简单方法是点击键盘上的S键并输入切口以搜索该命令，也可以在Command Manager菜单中选择钣金菜单，点击其中切口命令。

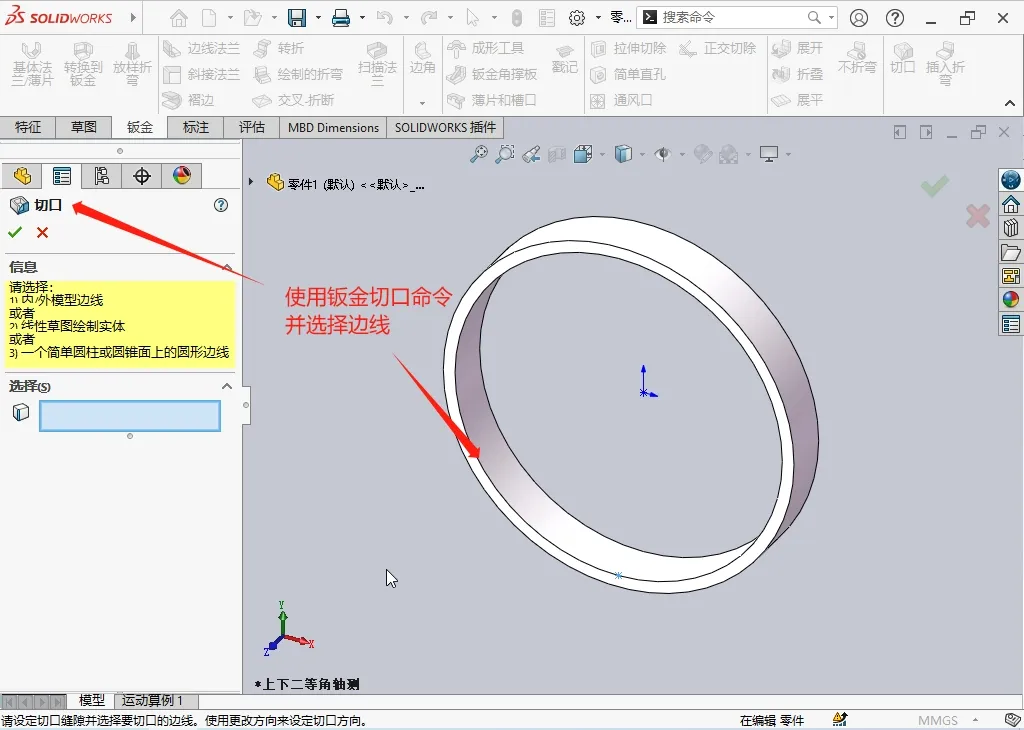

进入切口命令，选择切口在模型的边线位置。

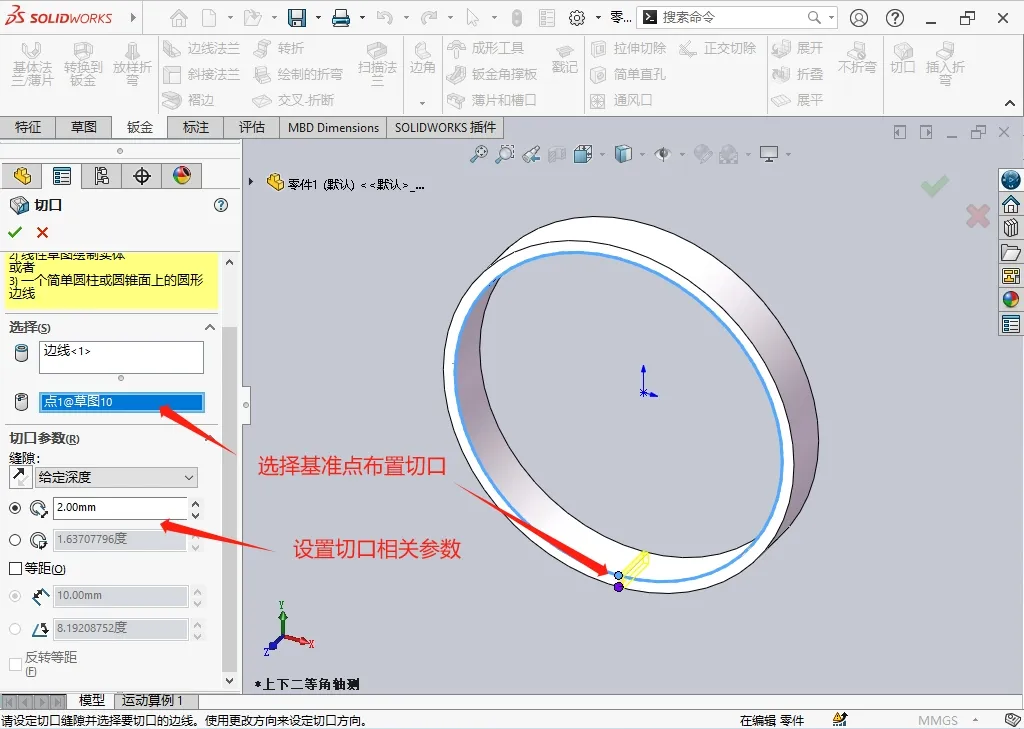

选择边线后选择切口放置的基准点，在切口参数菜单中可以修改切口相关参数：切口深度，切口宽度、角度，选择反转等距等选项。修改正确参数后点击对钩即可创建切口。

创建切口后我们就可以将零件转换为钣金件。

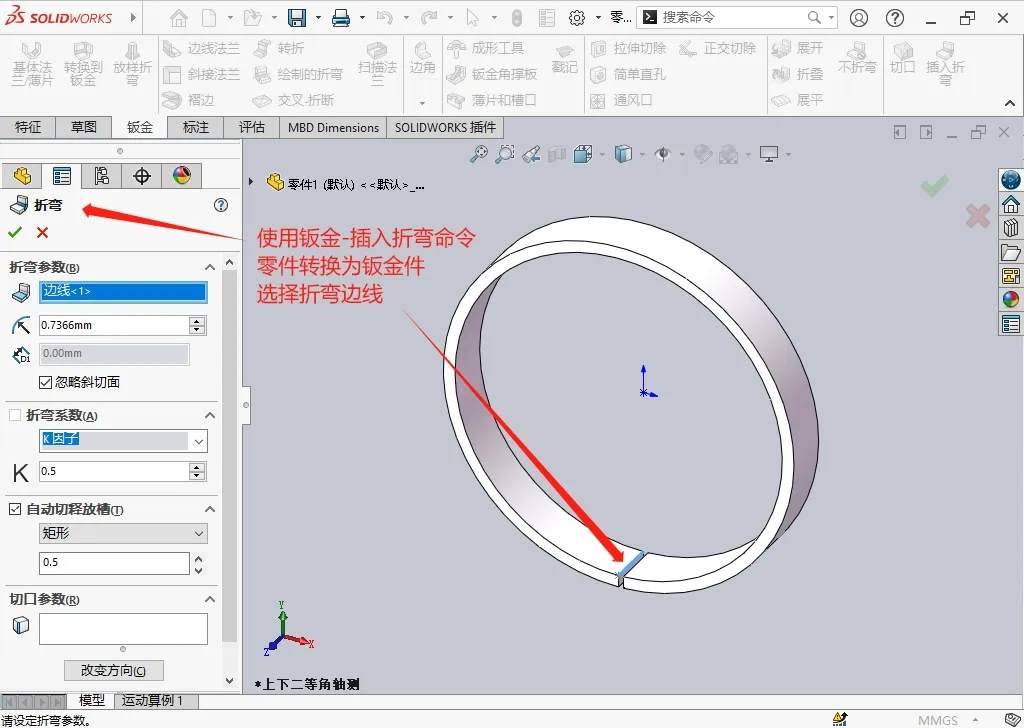

还是点击键盘上的S键并输入折弯以搜索该命令，或在Command Manager菜单中选择钣金菜单，点击其中折弯命令。点击刚刚创建的切口边线，并修改相关折弯参数。这一步我们就完成了将圆环型零件改为钣金件的步骤。

下面我们将钣金件展开为平板，方便后续分析或计算加工用料。

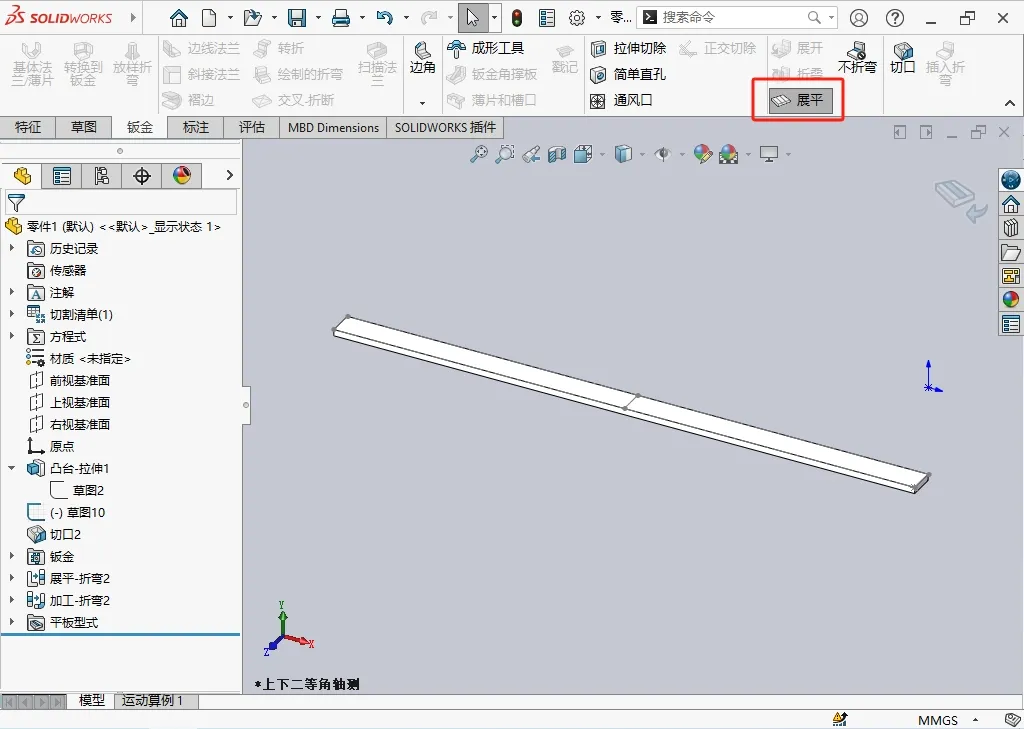

通过点击键盘上的S键并输入展平以搜索该命令，或在Command Manager菜单中选择钣金菜单，点击其中展平命令。可以看到圆环零件已经展平为一条薄板。
