如何在SOLIDWORKS中高效管理文件属性?

发布日期:
2024-07-18
浏览量:
326

当我们使用SOLIDWORKS完成零件设计,出工程图后,发现零件中部分属性值需修改,或漏掉一些属性值需要添加,也可能老旧的设计图纸需要统一规范。

这时我们用SOLIDWORKS自带的属性标签工具就可以快速完成文件的属性编辑。

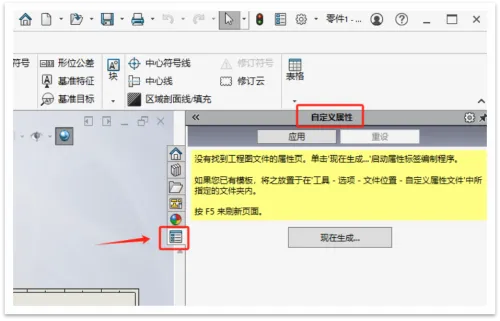

一. 打开工程图纸,点击界面右侧菜单栏最下面的自定义属性选项。点击现在生成选项。



二. SOLIDWORKS工程图属性标签介绍

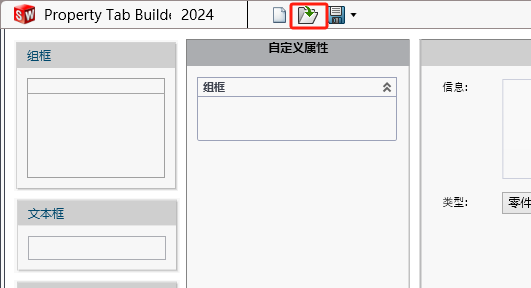

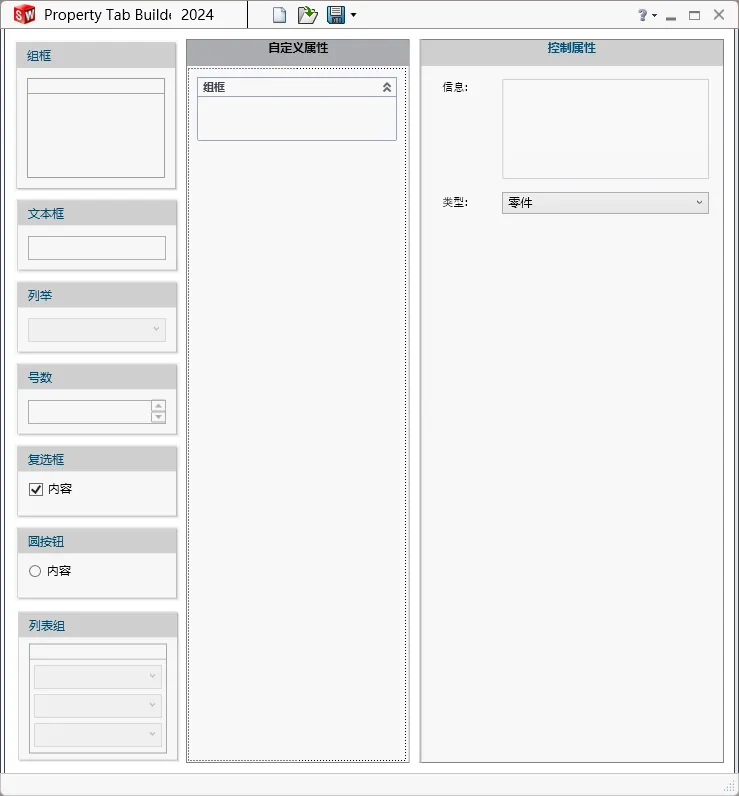

★ 软件跳出属性标签编制程序界面,从左到右三部分,左侧:表单制作,中间:模版预览,右侧:表单控制选项

表单制作栏:拖动这里的项目到模版预览中,添加我们需要的项目。

模版预览:预览创建的属性。活动项目会显示灰色。

表单控制选项:调整活动模板的属性和选项。

程序界面

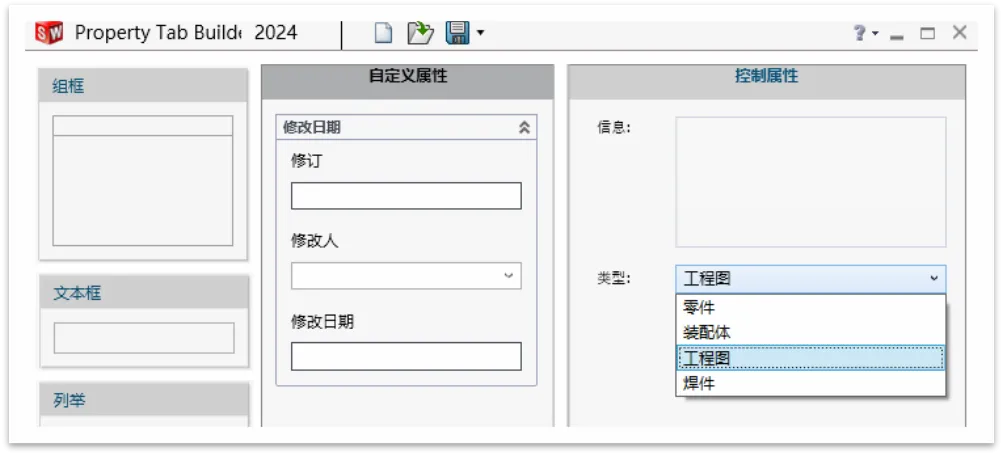

三. 更改模板类型:

点击右侧表单控制栏中:类型选项,改为工程图。

程序界面


四。图框标题

点击自定义属性的组框,激活当前图框,右侧可以修改此图框的标题。

图框标题


五. 添加文字框:

★ 点击左侧文字框并拖动到中间修改日期组框中。

图框标题


六.添加列举框:

* 左侧点击列举框并拖动到修改日期框中.

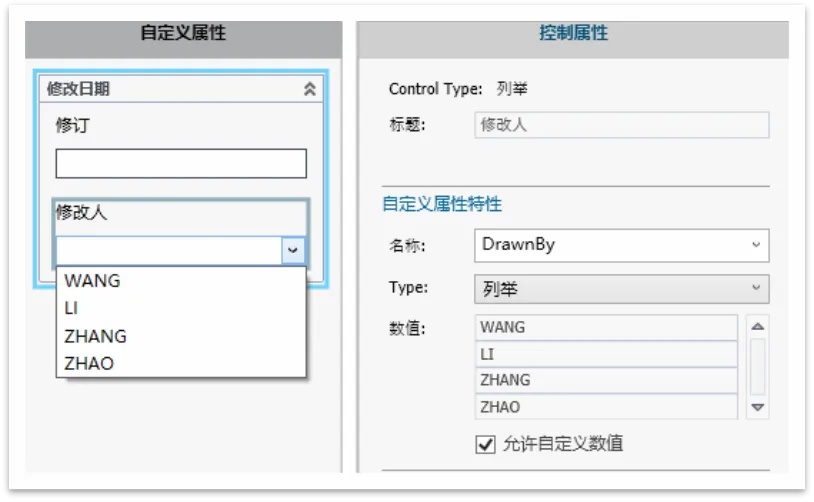

修改图框名称,可选菜单的列举数值,勾选允许自定义数值,后期可手动修改框中信息。

列举框效果

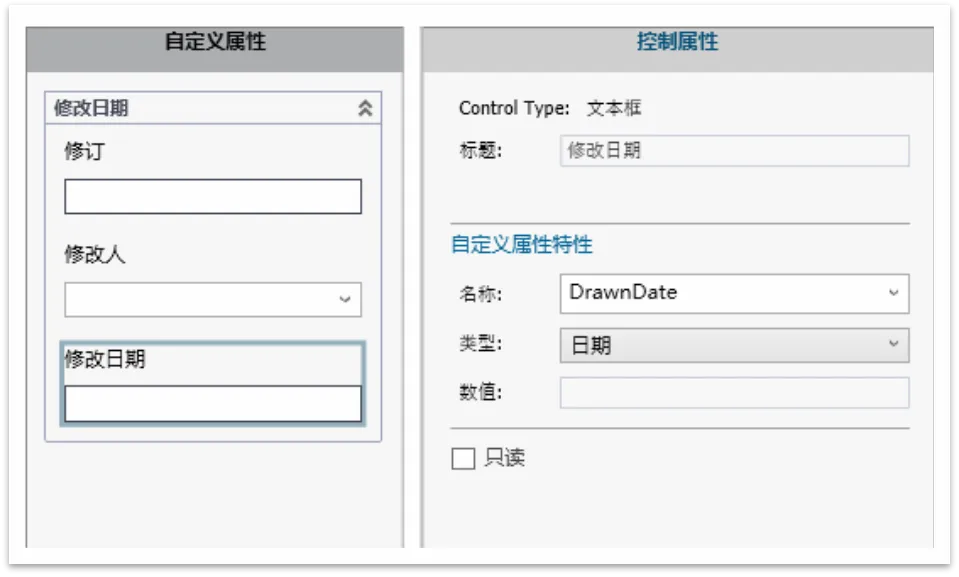

七.添加文本需修改日期:

从左侧点击文本框并拖动到中间修改日期框中,并排序到最下面。修改新框的信息。

修改日期


八.保存属性标签模版:

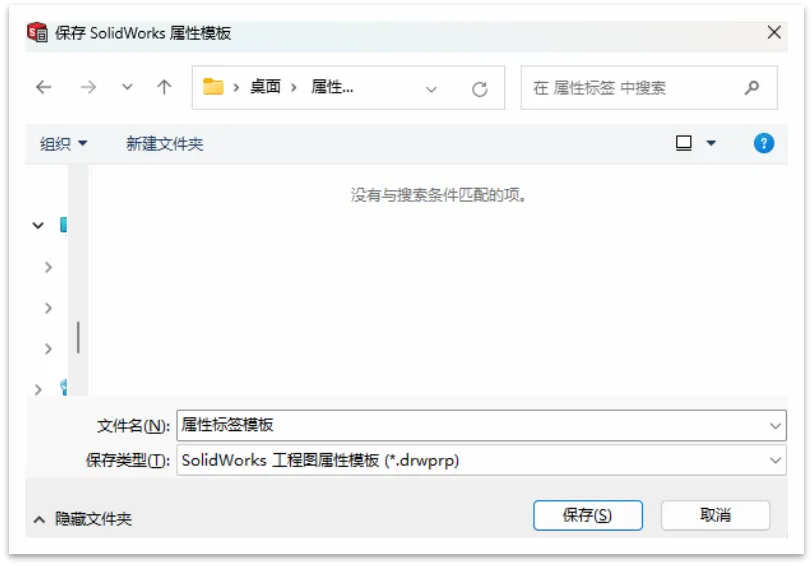

点击界面最上方保存图标,修改文件名称和保存位置

模板保存


九.在SOLIDWORKS中添加属性模版文件:

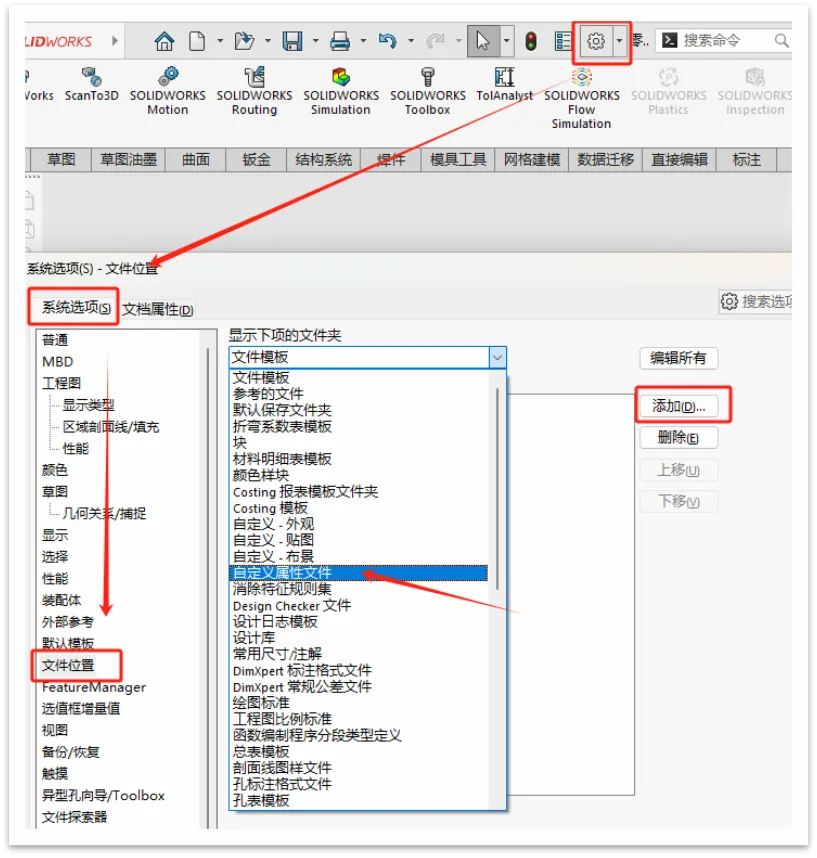

点击软件设置-系统选项-文件位置-自定义属性文件-删除原有文件位置并添加新的。(软件只支持一个属性文件夹)。



十.使用属性模板:

打开工程图,点击右侧自定义属性选项,界面会调用创建的模版,修改其中设置后点击应用。

下拉菜单选文字

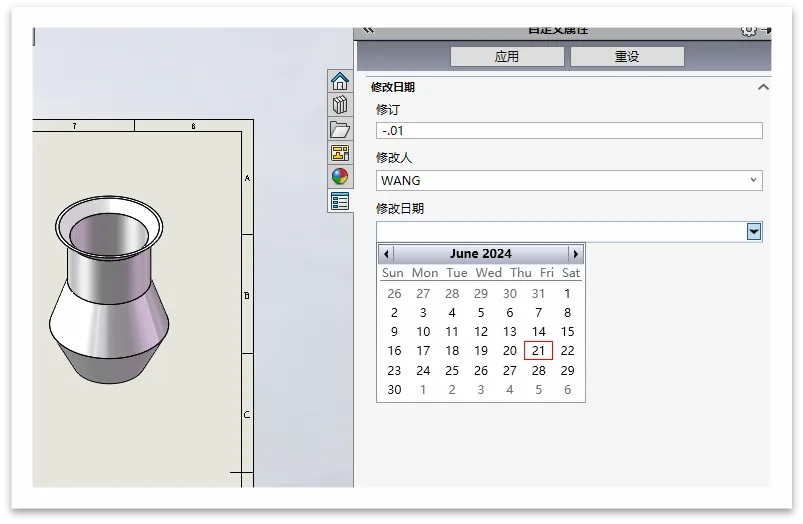

下拉菜单选日期


十一.查看工程图属性:

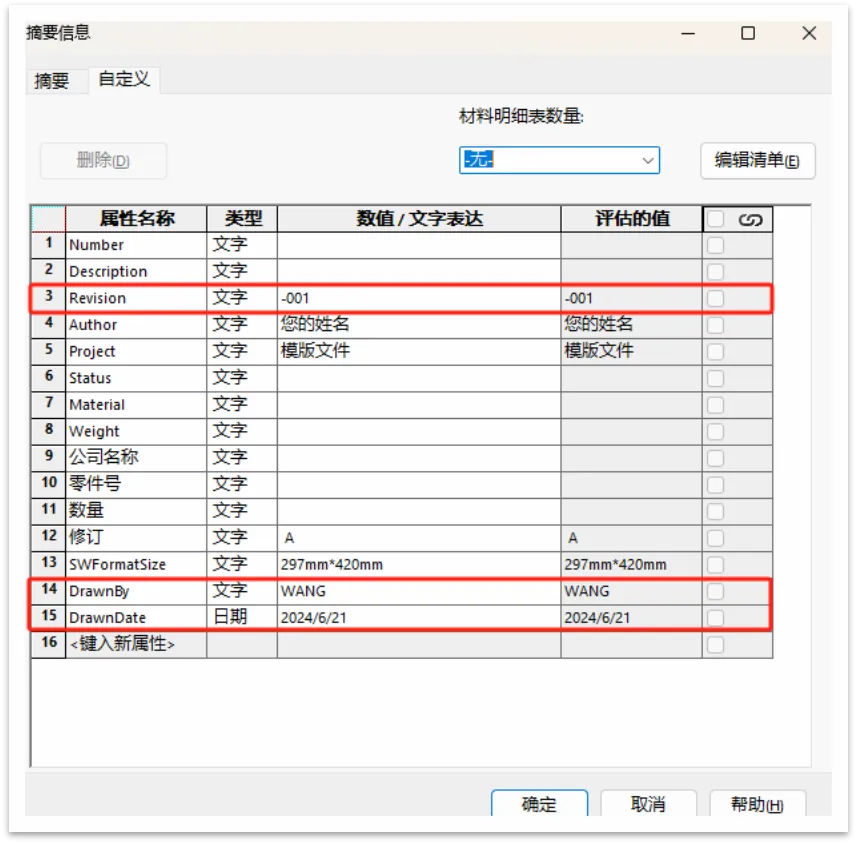

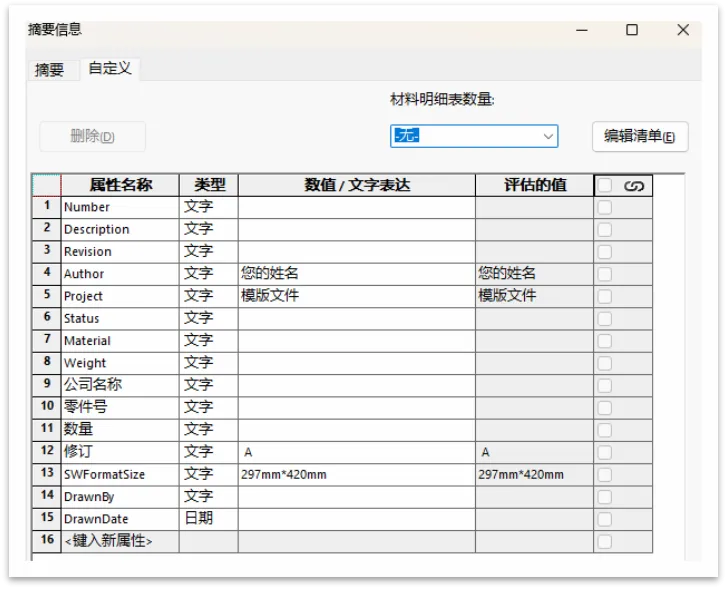

原值

工程图属性已修改

十二.修改属性模版:

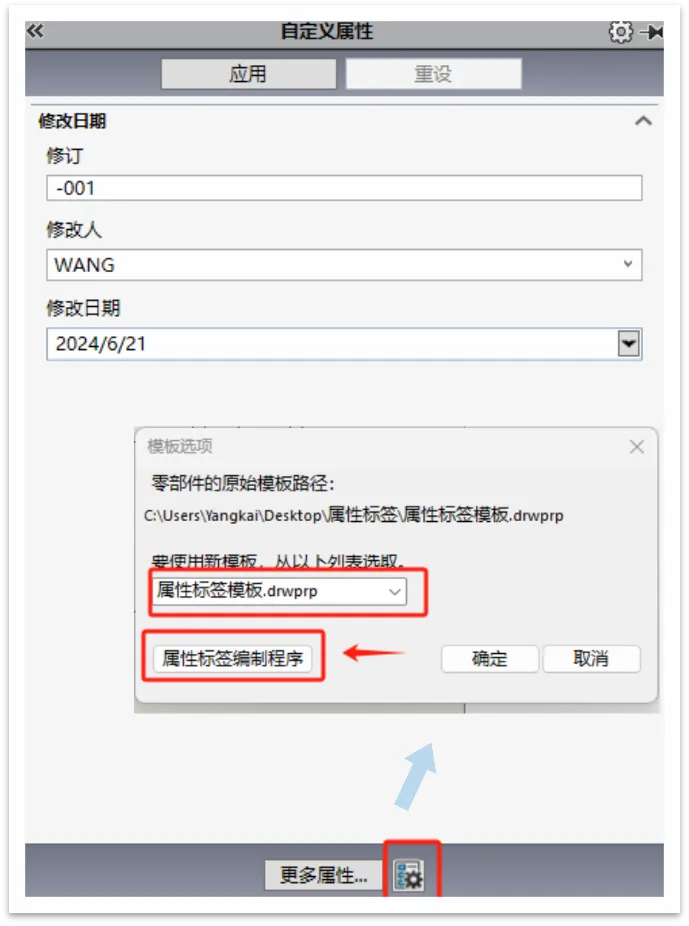

点击自定义属性下方右侧模版选项,选择属性标签编程程序,选择需要更改的模版文件,进行修改。

完成后保存替换源文件更新。

属性标签编程程序

打开需要修改的模版文件

通过上述步骤,我们了解了如何在SOLIDWORKS中高效地管理和更新工程图纸的属性信息。

这一流程不仅适用于SOLIDWORKS工程图,同样灵活地服务于零件、装配体及焊件等不同类型的文件,确保了设计数据的准确性和设计流程的标准化。
