Abaqus自适应网格之一:mesh-to-mesh solution mapping
发布日期:
2021-09-30
浏览量:
147

mesh-to-mesh solution mapping将计算结果从当前网格映射到新的网格,一般用于解决分析过程中网格畸变导致的收敛问题和误差,常见于橡胶、弹塑性或粘塑性计算。具有如下特点:

(1)求解类型:

Static stress analysis

Quasi-static analysis

Fully coupled thermal-stress analysis

Coupled pore fluid diffusion and stress analysis(soils)

Geostatic stress state

(2) 仅支持continuum element

(3) 根据第一步odb文件生成part时,参考应变变化程度选取合     适的增量步或者基于分析结果施加部分载荷使其收敛并在映     射之后继续施加剩余部分

(4) 重构网格可以在abaqus内部或由其它前处理软件生成

(5) 载荷默认为绝对值,也可在装配模块调整位置并在load模块     中修改为相对值

(6) 映射前后结果会存在一定差异

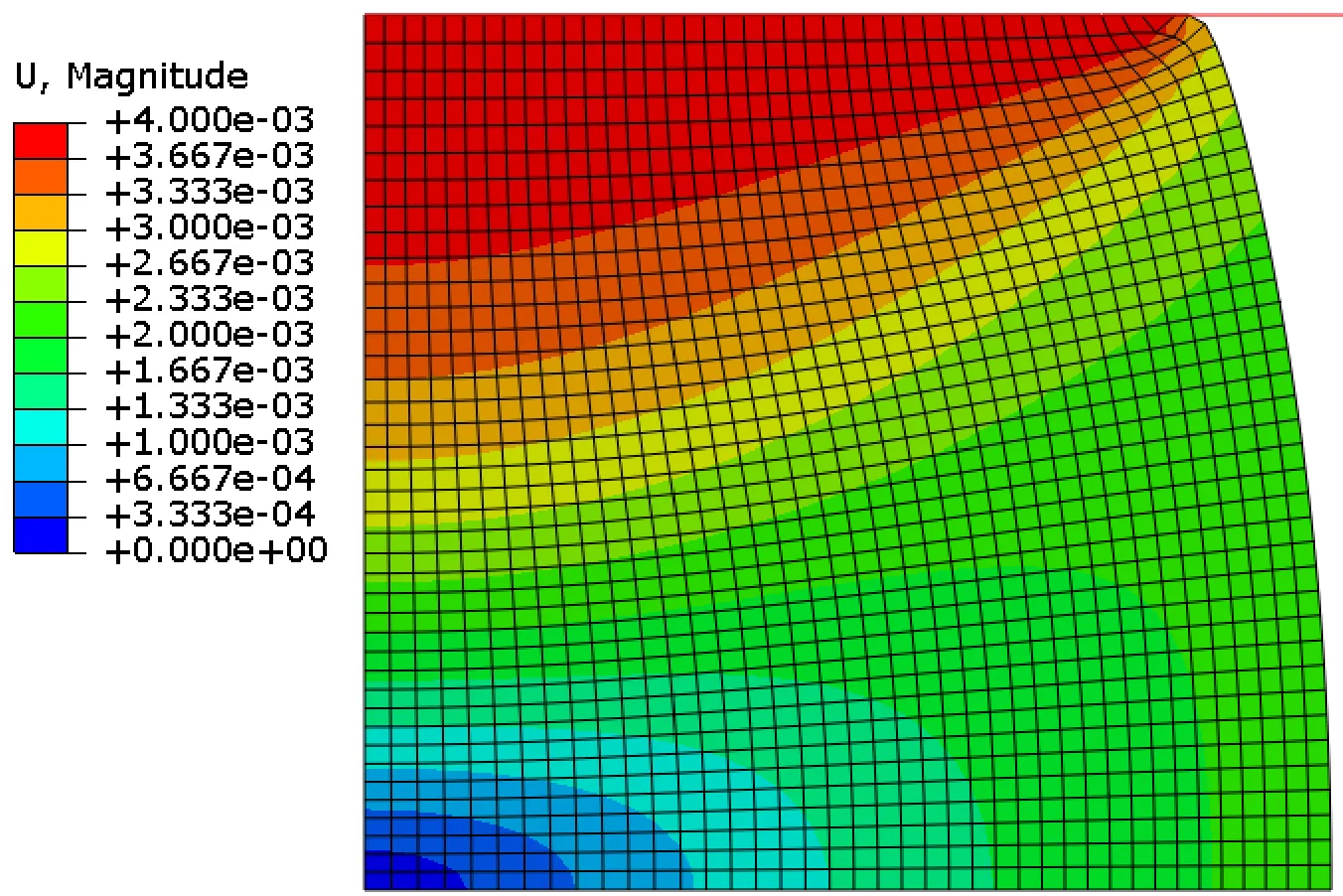

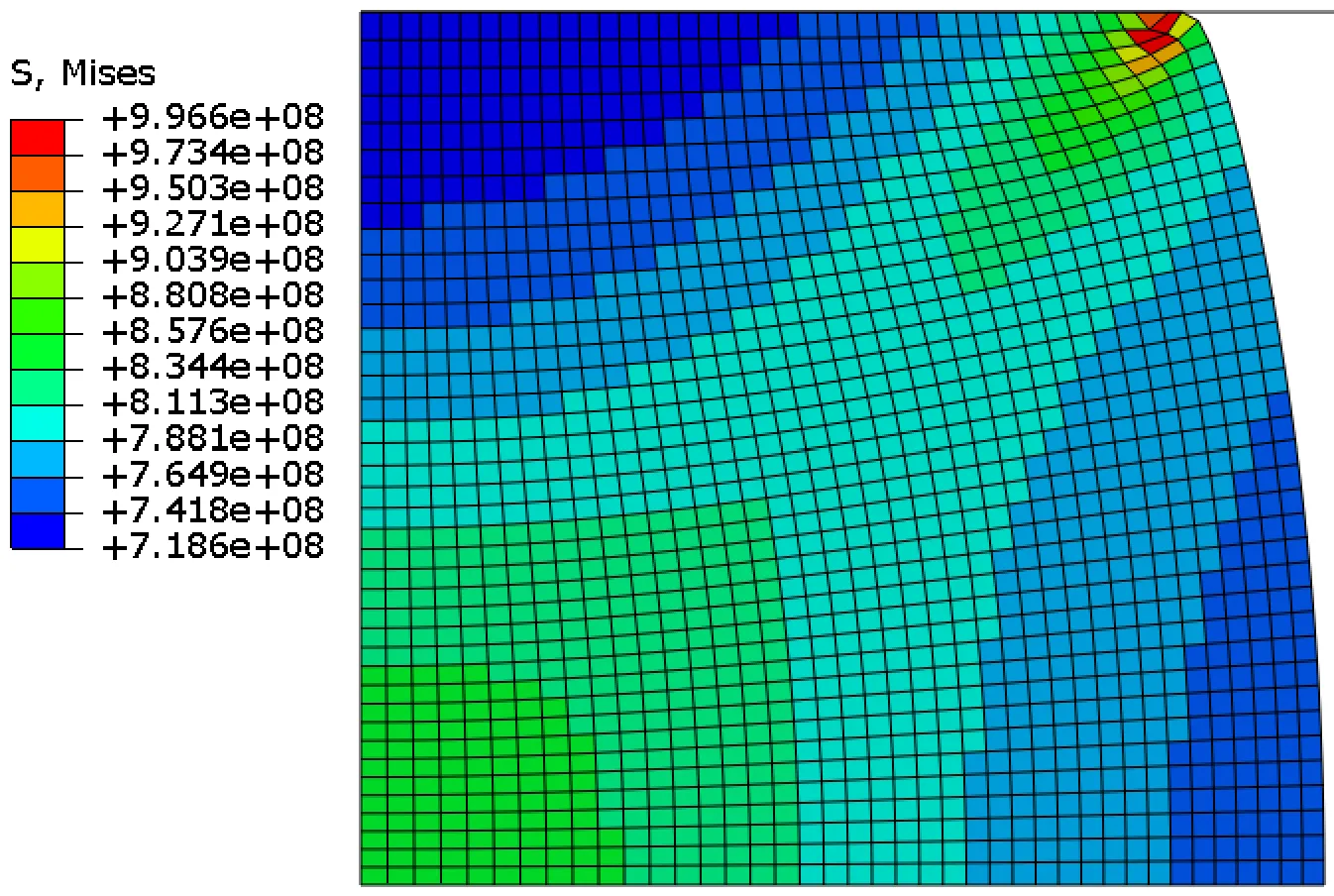

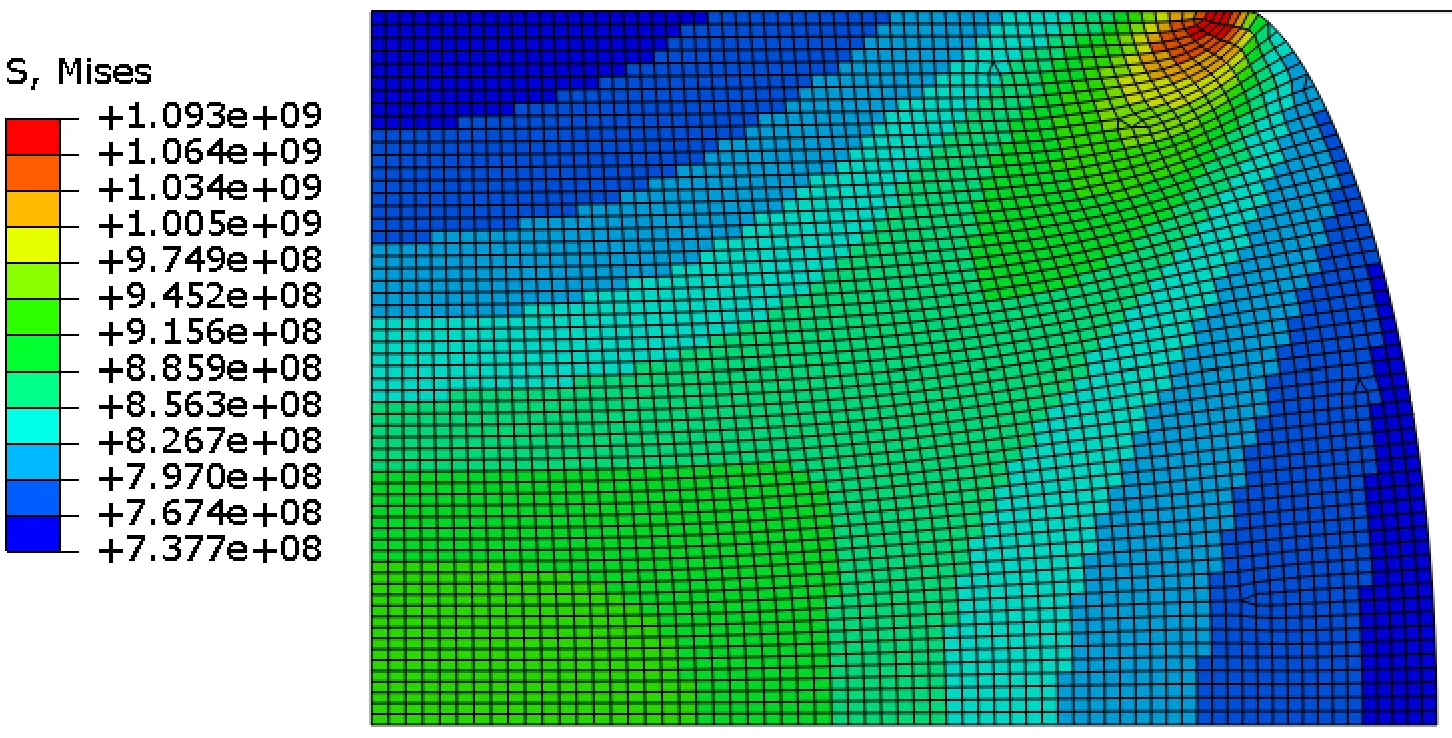

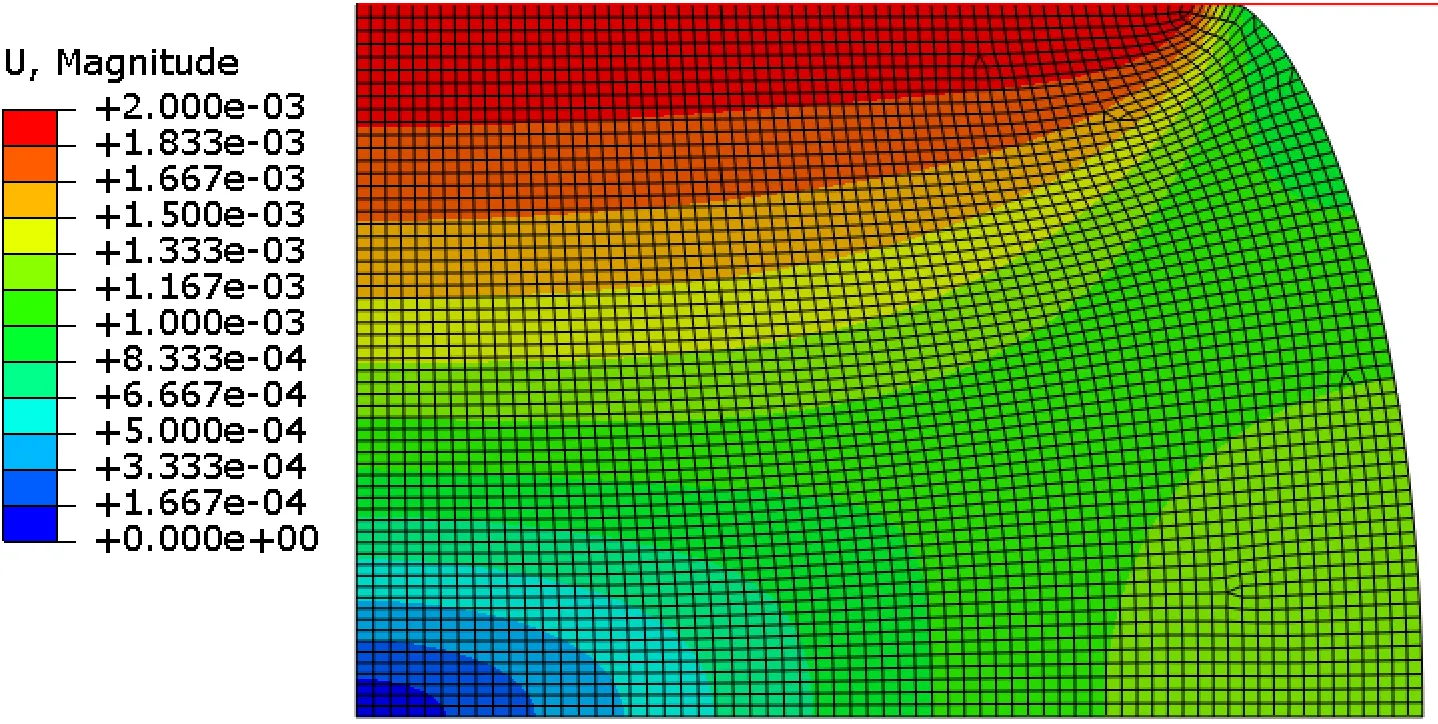

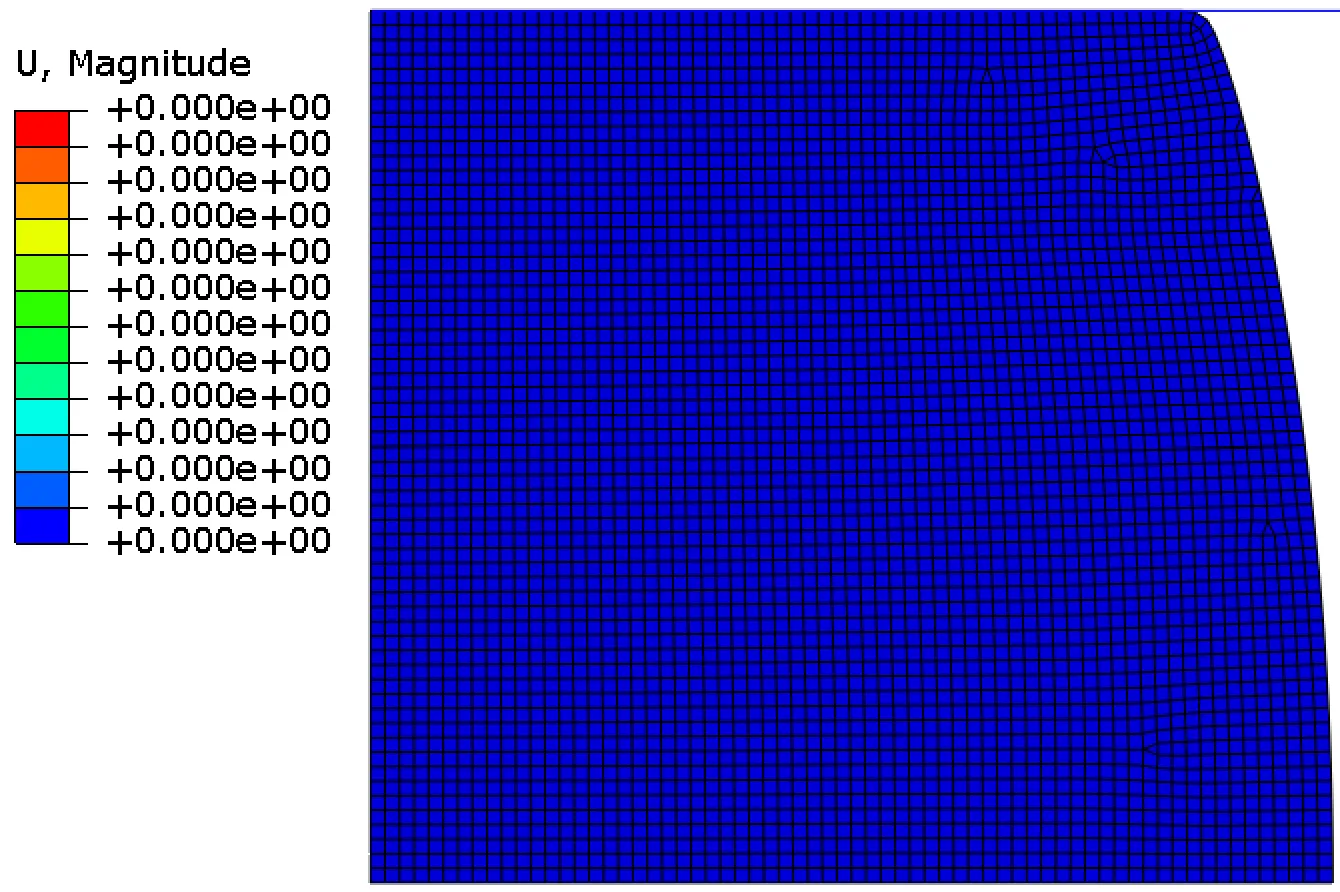

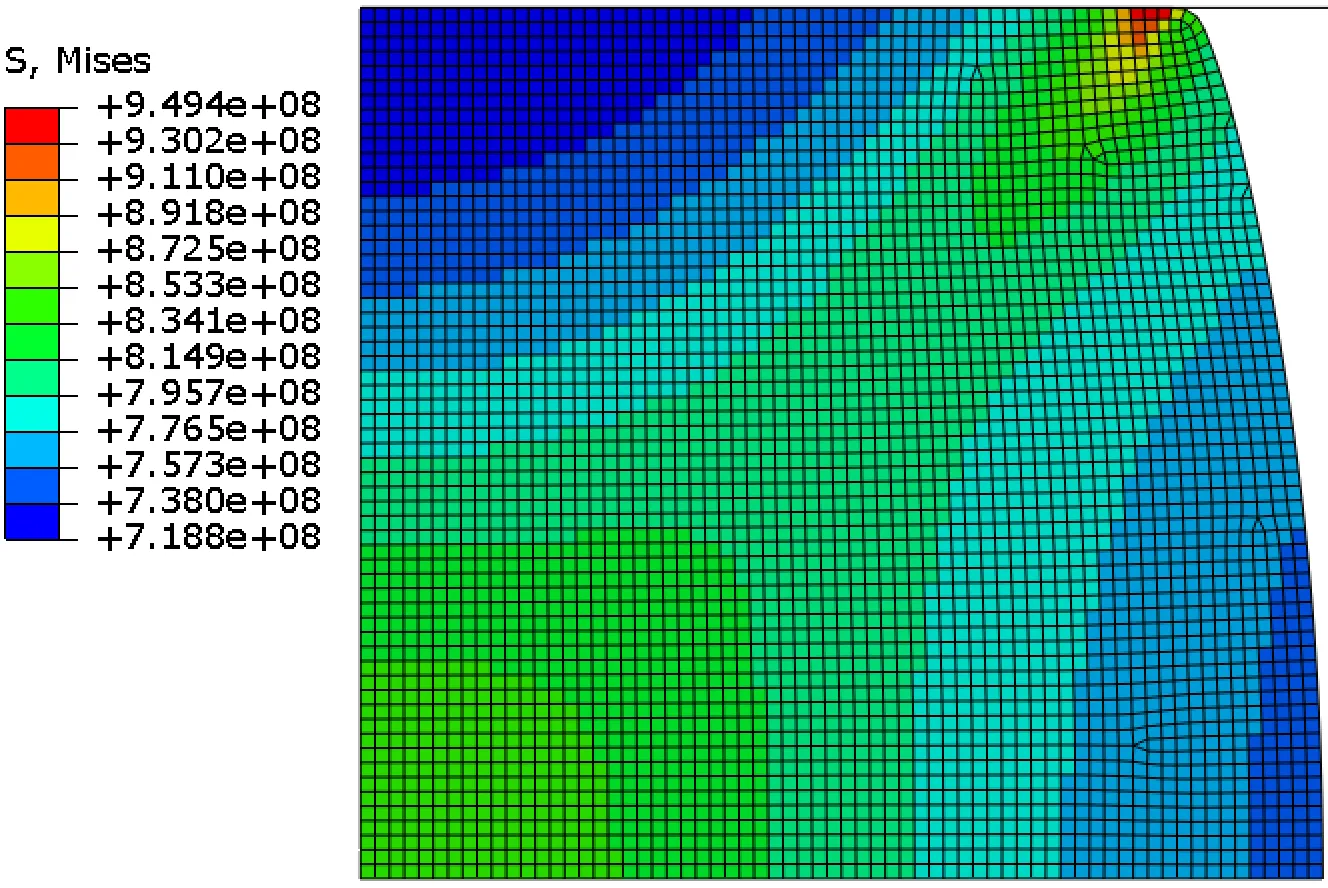

(7).在涉及接触问题的计算中必须保持映射前后接触面高度一致     billet为例,基本流程如下:

billet model→设置重启动分析→不收敛(或者误差较大)billet_temp modelbillet.odb导入变形后的网格→重构网格→

billet_restrat model(复制于billet model)并用重构网格取代billet part→完成材料属性、边界条件和接触状态的更新→billet.inpstep模块前添加*MAP SOLUTION, STEP=step, INC=increment→由Abaqus Command界面进入当前工作目录并提交任务, abaqus job=billet_restrat old job=billet sat文件中查看求解过程。
