Abaqus圆环网格划分

几何修补、简化和网格划分是前处理中非常关键的环节，网格质量与否关乎分析的效率和准确性。业内知名前处理软件有hypermesh、ansa、icem等。对于初学者而言，网格划分的核心是切分思想，各类前处理软件划分结构化网格的优势本质则是其功能强大的辅助切分工具。本文以圆环网格的划分简单介绍Abaqus的前处理功能。

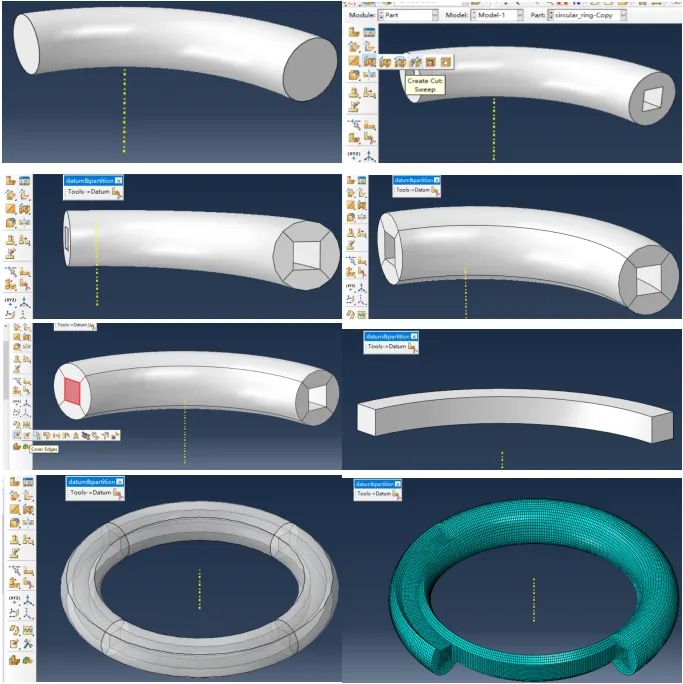

这里采取最基础的一种方法

1、四分之一圆环建模

2、旋转切除

3、一侧面的切割

4、沿路径切割

5、由线生面

6、由面生体

7、对称操作补全几何

在hypermesh和icem中对该结构处理更为便捷，不过核心思想并无差异，结构化网格的划分方法从来都不是唯一，也没有所谓的标准之说，掌握正确的切分思想即可。实际上，Abaqus已经支持对圆环自动划分六面体网格。
