将Catia文件轻松导入SOLIDWORKS中的三个步骤

工作中是否经常出现这样的情况：您使用一款CAD软件，而客户和供应商使用另一种，导致准确传输数据产生一定的难度。

虽然完全无缝的数据传输还无法完全实现，但还是一些方法可以使其变得更加容易些。

这篇文件中，向您展示如何快速轻松地将CATIA V5 PMI（产品制造信息）数据导入SOLIDWORKS 3D CAD。此过程有助于这两个出色的工具之间实现更顺畅的过渡，从而保持设计过程的效率。您将了解：

• 如何将 3D 注释的 PMI 数据从 CATIA 传输到 SOLIDWORKS。
• 在 SOLIDWORKS 中查看 CATIA 中的所有必要 PMI 有多容易

目录：

★ 步骤 1 — 更改 CATIA/V5 CATPart 设置中的设置

★ 2 第 2 步 — 导入前在 SOLIDWORKS 中仔细检查这些项目

★ 步骤 3 — 导入带有 3D 注释的 STEP 文件

一. 步骤 1 — 更改 CATIA/V5 CATPart 设置中的设置

CATIA 用户需要做的第一件事是启用 ST1（STEP 核心接口）许可证，以将 CATPart 导出为 STEP 文件

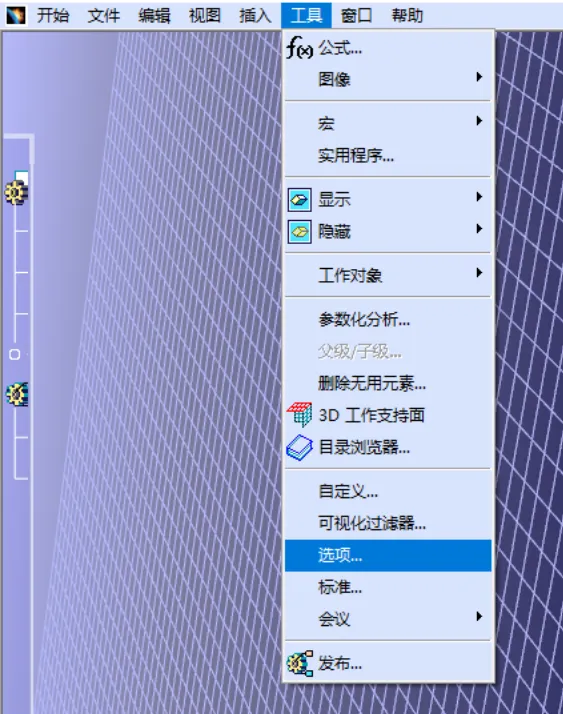

此许可证可在“工具”>“选项”>“常规”>“可共享产品”下找到。只需找到 ST1“可共享产品”并请求访问权限即可。

为了成功的将Catia中所有必要的信息转移给供应商或客户，需要确保启用了下面的附加设置

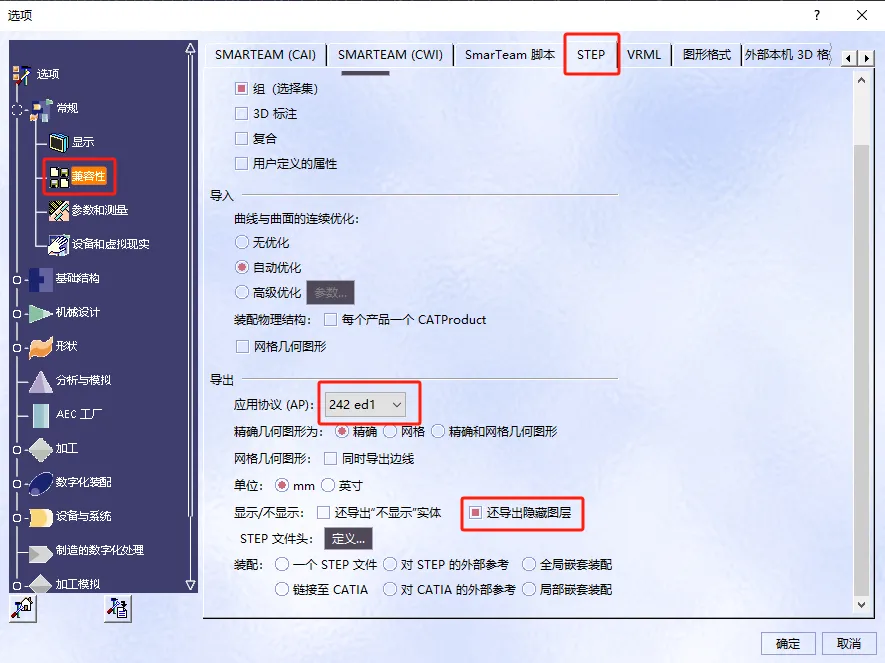

• √ 首先，导航至兼容性 > STEP。 “兼容性”部分中的 STEP 选项卡如果不可见，请点击选项对话框右上角的“向右”箭头，直到它出现。
• √ 修改选项卡上的“导出”设置，以确保全面传输所有 3D 注释信息。
• √ 在“导出”部分中，应用程序协议 (AP) 应设置为最低 242 ed1。虽然 ed2 和 ed3 在 STEP 导出中提供了附加信息，但 ed1 足以满足大多数用途。这些选项中的每一个都将促进 CATIA PMI 数据的导出。
• √ 接下来，导航到 “3D 注释：” 并选择 “图形”
• √ 如果选择为 “无”，则当 SOLIDWORKS 用户导入并尝试处理此文件时，将看不到任何注释。

获得 ST1 许可证并更改所有设置后，就可以将 CATPart 保存为 STEP 文件并将其发送给您的 SOLIDWORKS 合作伙伴。

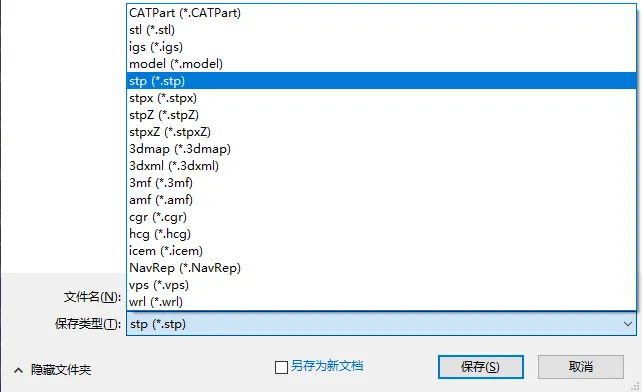

保存时，确保将“保存类型”更改为“.stp”。

二.第 2 步 — 导入前在 SOLIDWORKS 中仔细检查这些项目

将 STEP 文件传输后，使用 SOLIDWORKS 的客户需要在导入之前调整相应的设置。

 SOLIDWORKS用户需要调整的设置比Catia端相比要简单的多，唯一需要确认的：是有权访问 MBD（基于模型的定义）许可证。

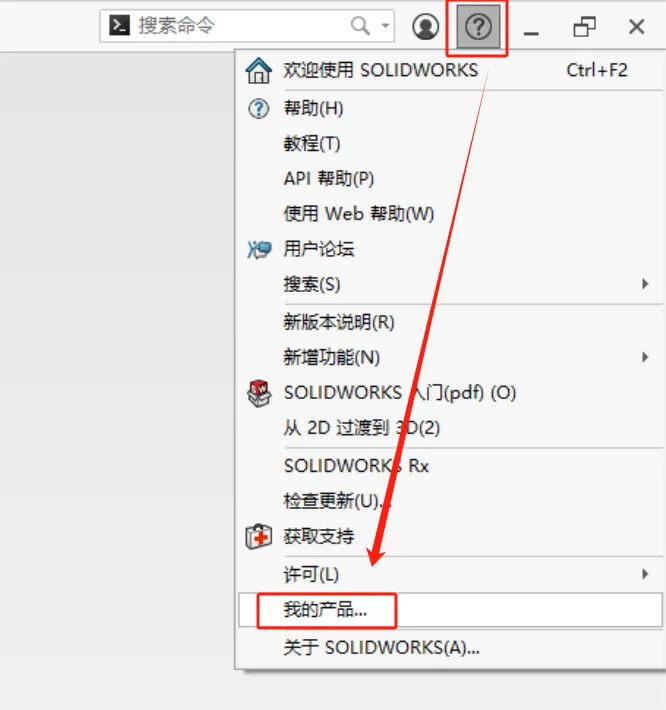

 这很容易查看，打开 SOLIDWORKS 后，转到窗口右上角并选择 “？” 标记。从菜单中选择“我的产品…”。出现一个新窗口，其中显示您当前可以访问的所有 SOLIDWORKS 产品。

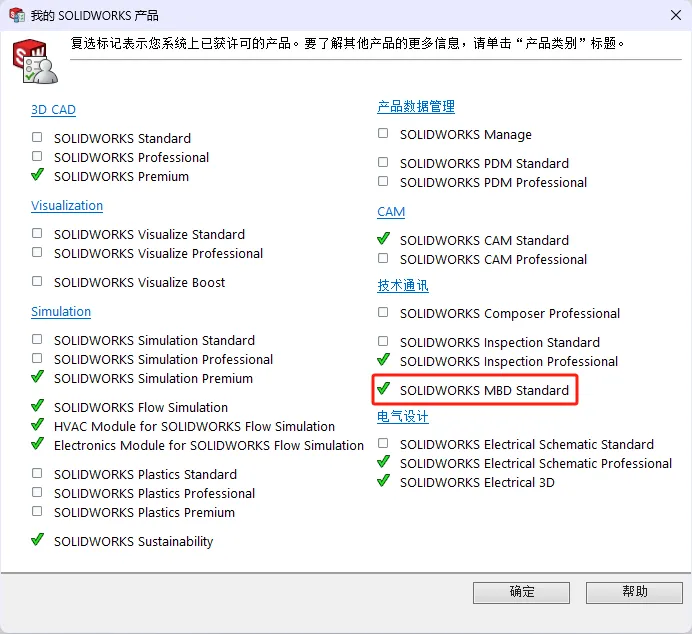

 选择“我的产品…”后，屏幕上会出现一个新窗口，清楚地展示我们在 SOLIDWORKS 中可以做什么和不能做什么。这里你需要做的就是确保“SOLIDWORKS MBD…”旁边有一个✅

步骤 3 — 导入带有 3D 注释的 STEP 文件

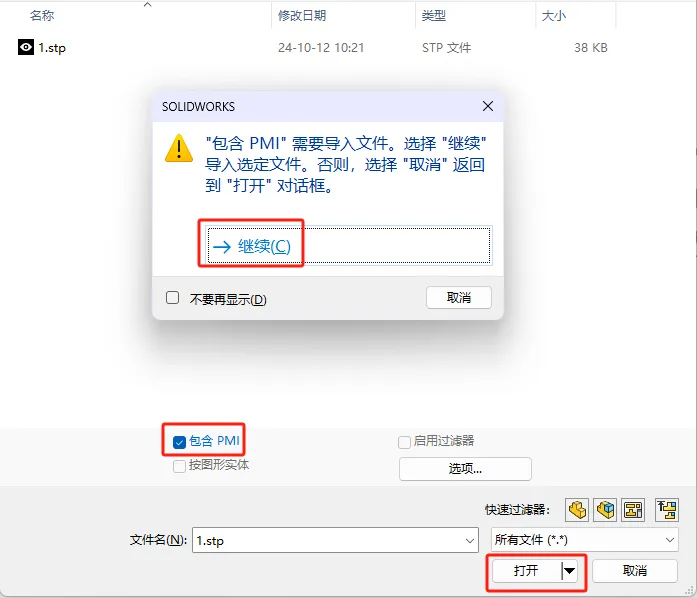

在 SOLIDWORKS 中，选择“文件”>“打开”，然后导航到收到的 STEP 文件。如果所有前面的步骤都正确完成，您现在可以在打开时选择 “包含 PMI”。在单击 “打开”之前，请务必选中此框。

选择“打开”后，SOLIDWORKS 将通知您，要包含 PMI，它需要导入文件(此过程会自动阻止使用 3DInterconnect 工具。)

在 SOLIDWORKS 中打开导入的 STEP 文件后，您可以访问大量有用的信息，这些信息允许您只使用一个文档完成任务。

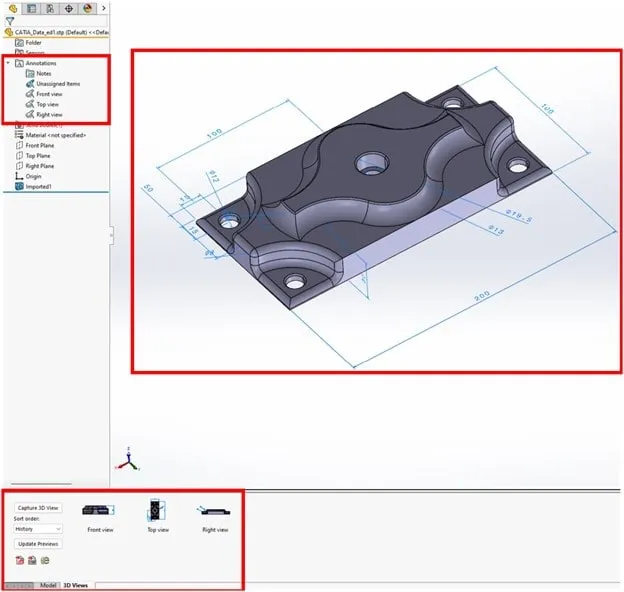

以下是您将看到的内容（前提是在 CATIA 端正确完成了注释设置）：

• 在图形显示中，将看到导入的 STEP 文件以及所有附加的 PMI。
• 特征管理器设计树中的“Annotations”文件夹会将导入的尺寸组织到其标准视图中，就像您在 SOLIDWORKS 中自己设置这些注释一样。您可以显示或隐藏这些注释视图，也可以在特定视图上单击鼠标右键，然后选择“激活和重定向”，以查看保存它们的视图中的注释。
• 您还可以从 SOLIDWORKS 底部的“3D 视图”选项卡中进行选择，只需双击要定向到的视图，即可在每个“捕获”视图之间快速切换。
