SOLIDWORKS Flow Simulation在做流体仿真时对几何模型的要求

Flow Simulation 建模时对几何图形需要注意以下几点：

例如在进行内流场分析时，首先要保证待分析的流体空间处于模型的一个封闭区域。

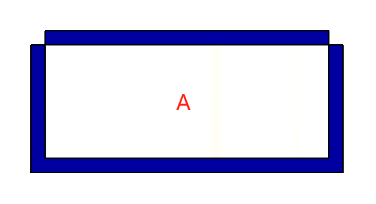

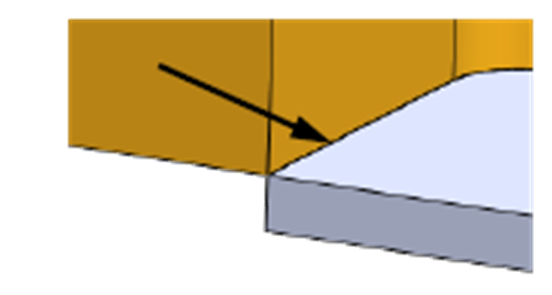

如下图所示的A区域，理论上讲，该区域确实也处于一个封闭区域，如果使用Flow Simulation的检查模型工具，也可以识别到流体区域，但是同时也会出现“无效的接触”相关提示。

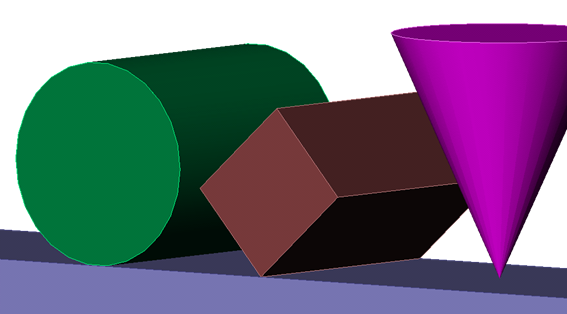

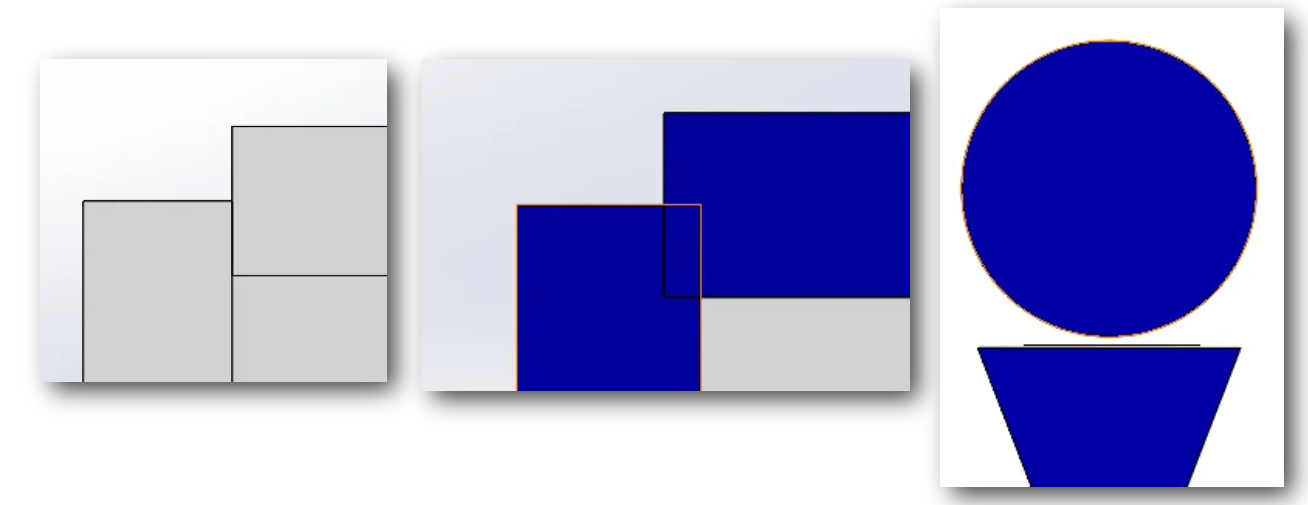

这是因为在建模时我们建立了如下图所示这类几何模型，这些模型都有一个共同的特点，即在相“接触”的位置其接触面积都为“零”，此类即为“无效的接触”。

对于有些模型，即使存在无效接触，用户也可以添加边界条件并求解分析。但是在这些情况下，用户有可能在尝试定义“切面图”时得到“无法完成”的错误提示。这时，我们将不得不纠正无效的接触并重新运算分析，才能得到正确的切面图解。

通常我们会将两个无效接触在实体相互靠近（延伸）或是远离的方式来消除无效接触，这样在模型中则会存在少量干涉或缝隙（如下图）。

如果我们进行的是单纯的流体分析，不涉及固体的热传导，那么这些少量的干涉不会对我们的结果造成任何影响；如果我们进行的是包含固体热传导的仿真分析，在这些干涉区域，SOLIDWORKS Flow Simulation将采取干涉区域内材料平均值的方法来处理该区域的材料参数。

最后要注意，对于那些对材料属性较为敏感的区域，需要谨慎处理！
