如何在SOLIDWORKS中运用磁力配合实现快速布局

步骤：

★ 1.定义地基基准面

★ 2.将模型发布为资产

★ 3.新建装配体文件，插入零部件进行组装

★ 4.添加更多资产

★ 5.重新定义接头

★ 6.回到总装文件，拖动资产并重新磁吸配合

★ 7.Asset Publisher工具的Speedpak

一. 定义地基基准面

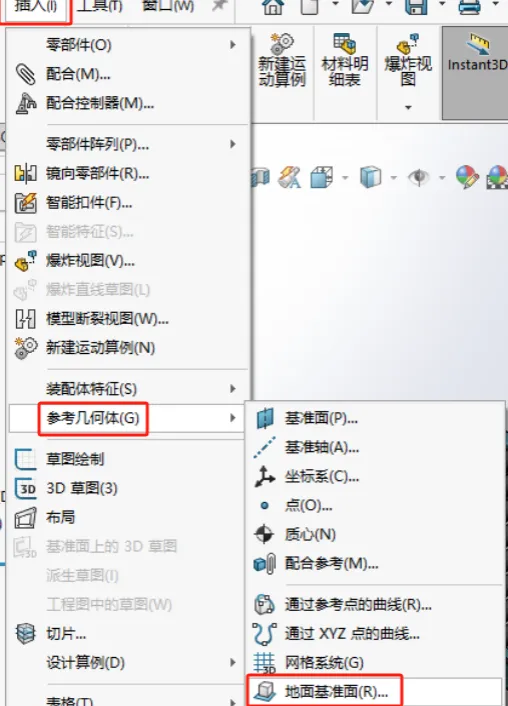

点击插入-参考几何体-地基基准面

定义装配体中底座底面为地基基准面

二. 将模型发布为资产

（资产：零件、装配体都可以发布为资产，资产可以通过磁力配合布置。）

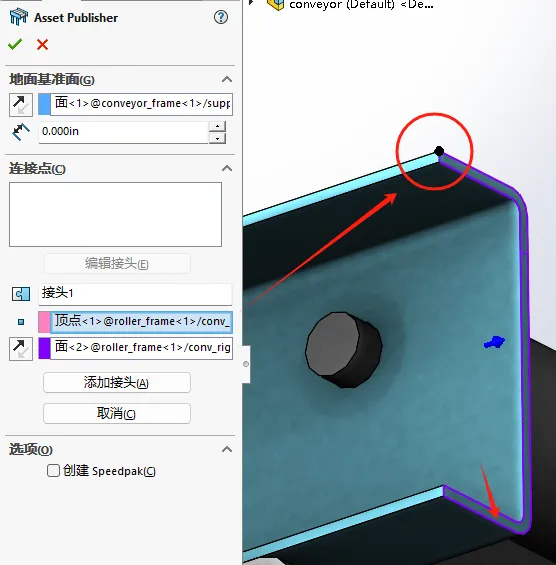

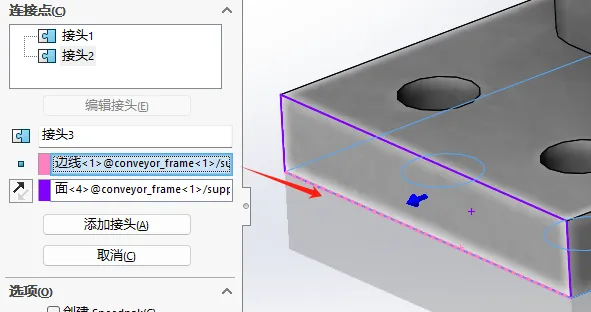

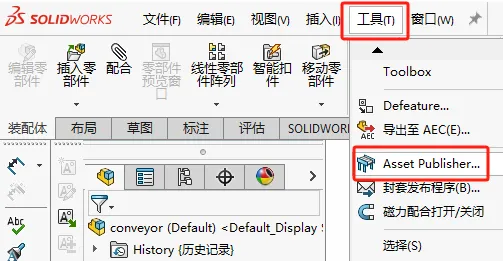

点击工具 -— Asset Publisher

三. 新建装配体文件，插入零部件进行组装

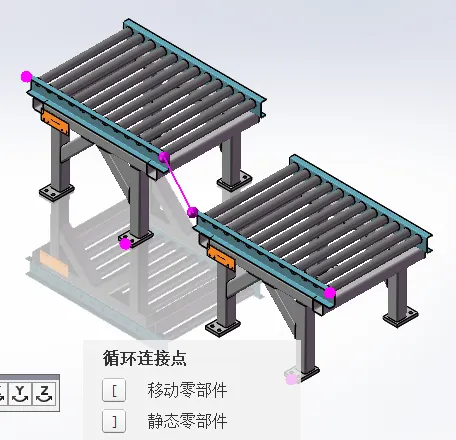

插入资产后可看到预先定义的接头会以紫色高亮显示，两两之间会有线段连接提示磁性配合，点击[ ]按键可切换静态或移动零部件的接头。

确保接头正确后左键单击，资产会吸附到一起。此时我们还可以拖动资产并重新定义相对位置。

四. 添加更多资产

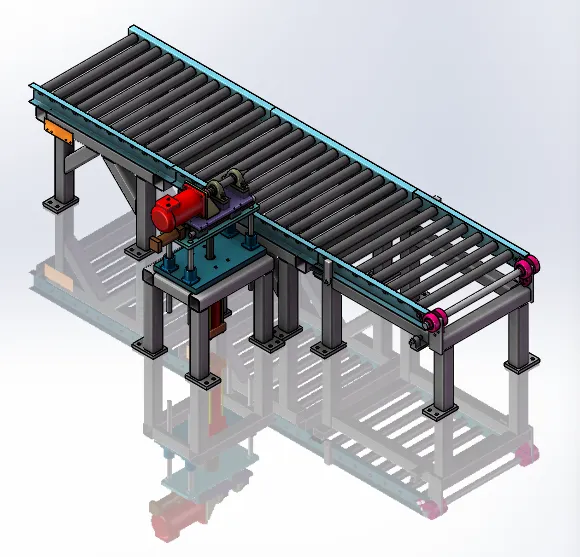

同理可以像搭积木一样添加更多的资产进来。

五. 重新定义接头

当资产之间需要留有间隙，可以草绘接头位置并重新定义接头实现资产间隔放置。

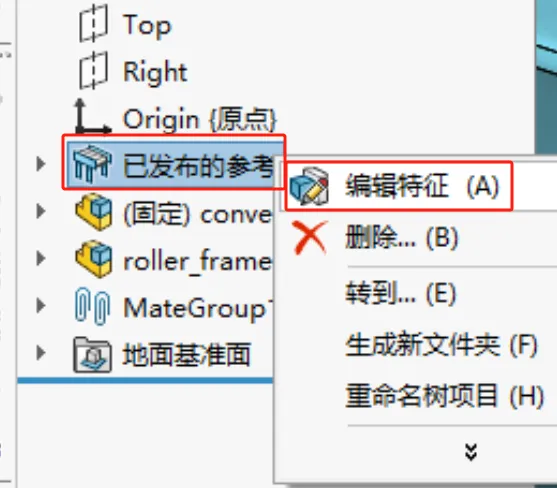

单独打开需要修改的资产文件。右键单击设计树中已发布的参考—点击编辑特征

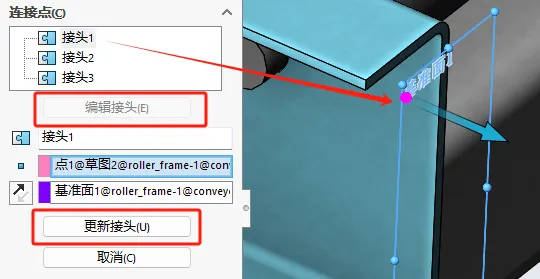

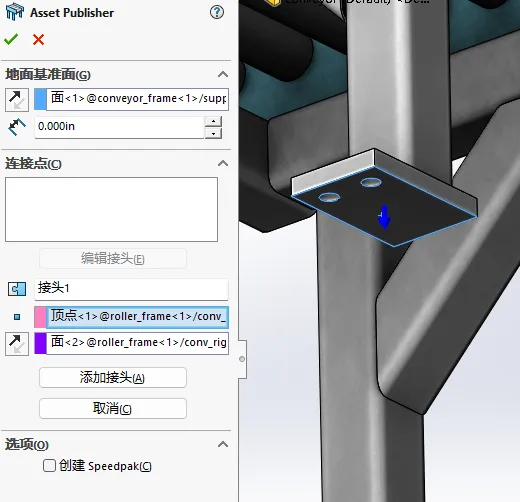

点击需要更改的接头-编辑接头-重新定义接头位置-更新接头-点击√保存修改

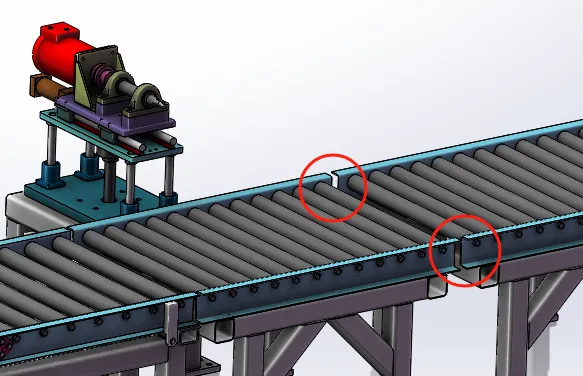

六. 回到总装文件，拖动资产并重新磁吸配合

七. Asset Publisher工具的Speedpak

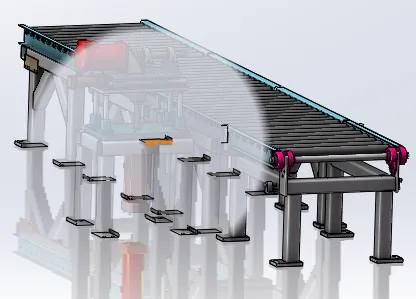

打开资产文件-右键已发布的参考-编辑特征-选项-创建Speedpak。装配体已Speedpak轻化处理。

轻化处理每一个资产文件，减少总装文件大小，提高模型响应速度。

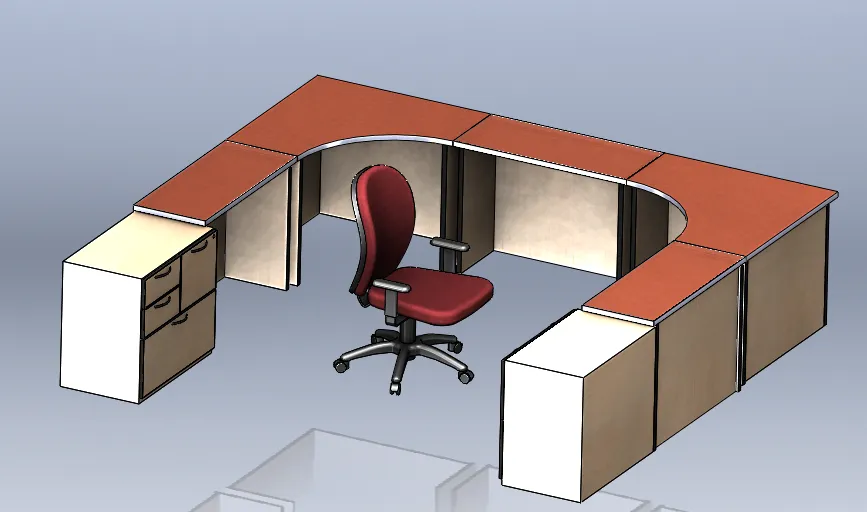

使用磁力配合工具快速布局大型装配模型，灵活放置各部件位置，像搭积木一般完成产品设计。快来尝试吧。
