使用 SOLIDWORKS 中的“保存实体”命令可以轻松地将多实体零件中的实体转换为单独的零件文件。

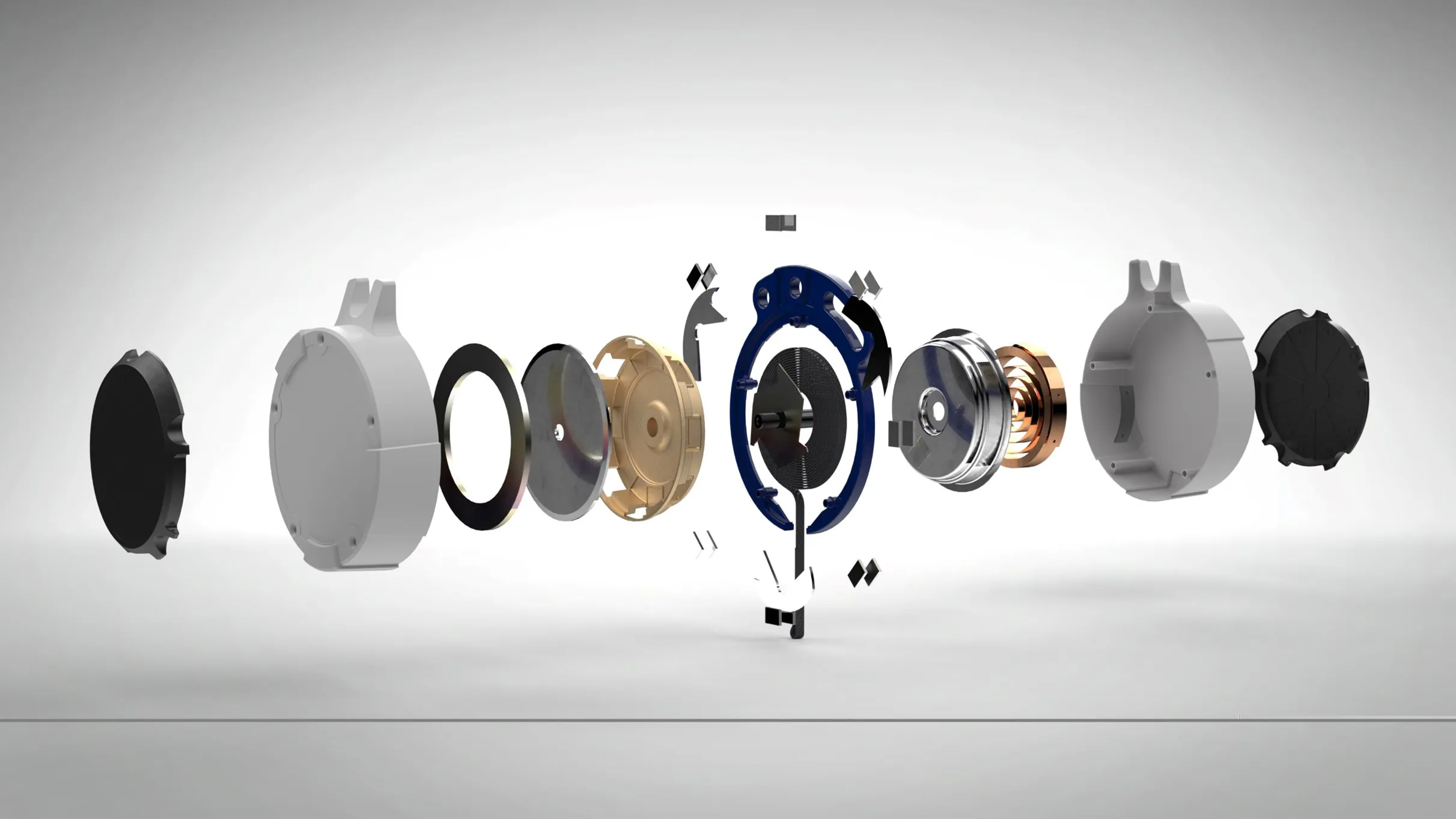

多实体零件环境是 SOLIDWORKS 的巨大优势。运用零件模式中提供的各项功能，让您无需创建装配体即可获得完整的详细设计。

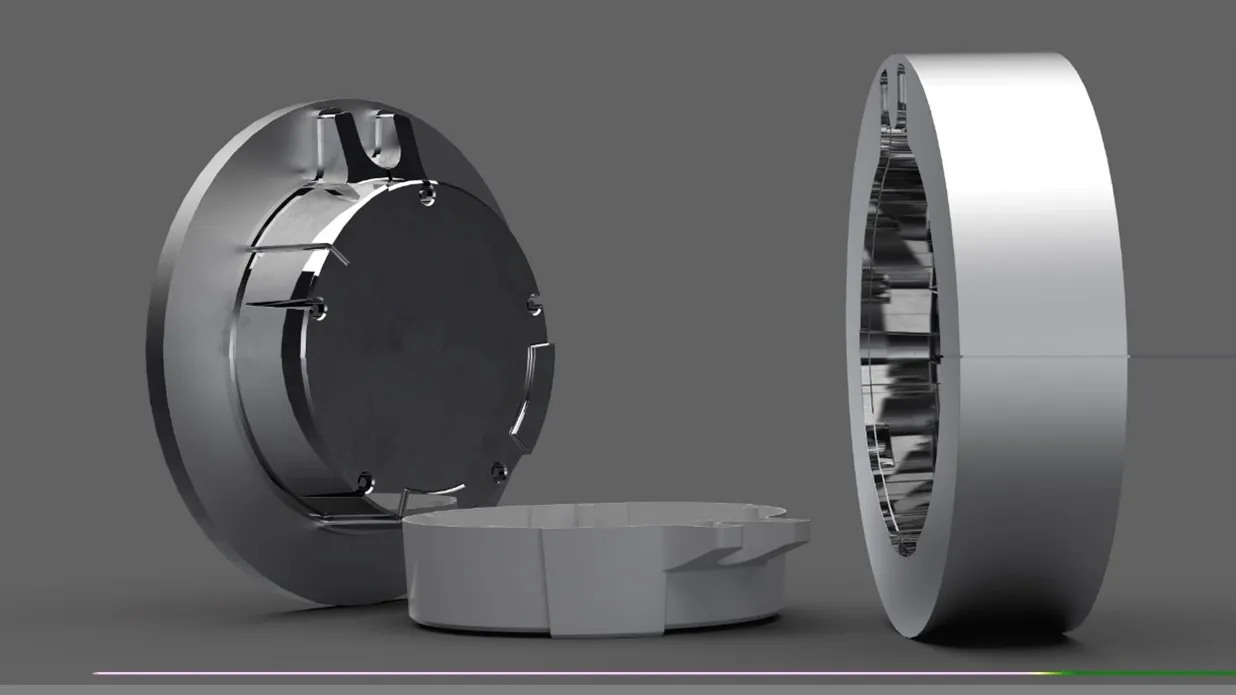

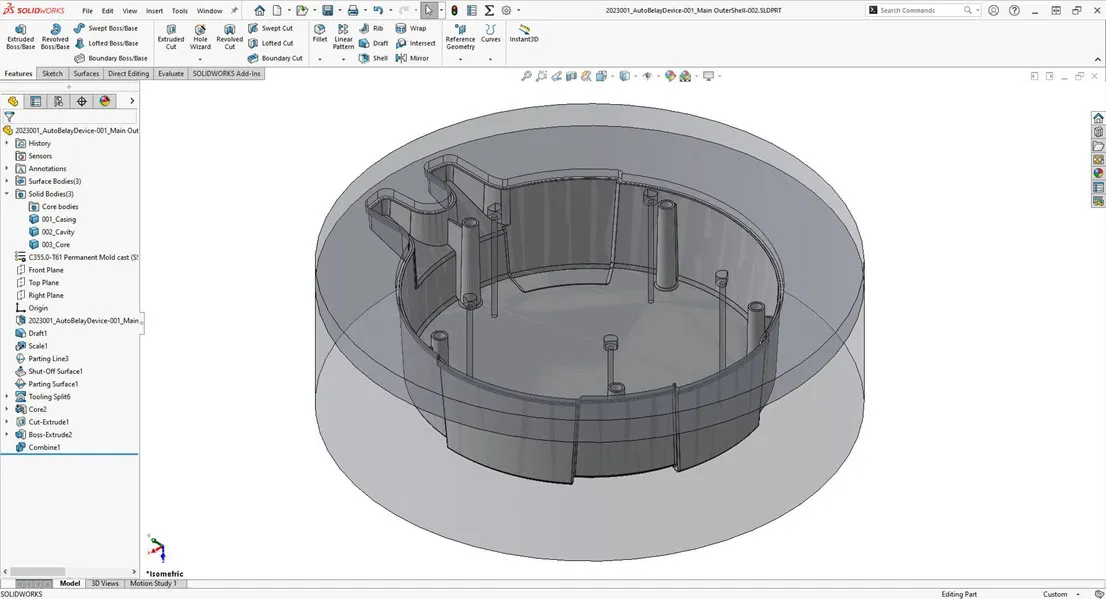

创建多实体零件后，您可能需要将这些实体转换为装配体，本例中使用注塑零件外壳做为例子说明如何将实体转换为装配体。

如何在 SOLIDWORKS 中保存实体

通过“保存实体”命令，将每个实体导出为自己的零件文件，并可以选择从所有选定的实体创建装配体。在保存实体之前，需要准备好用于导出的模型。

1. 在“实体”文件夹下，单击实体并按键盘上的F2来重命名每个实体。

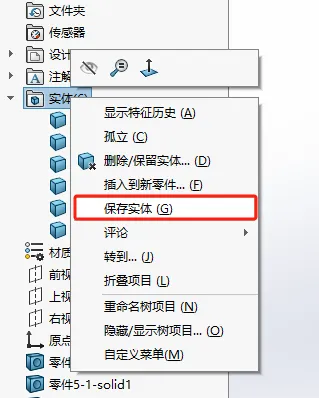

2. 右键单击“实体”文件夹或通过“插入”>“特征”>“保存实体”可以找到“保存实体”命令。

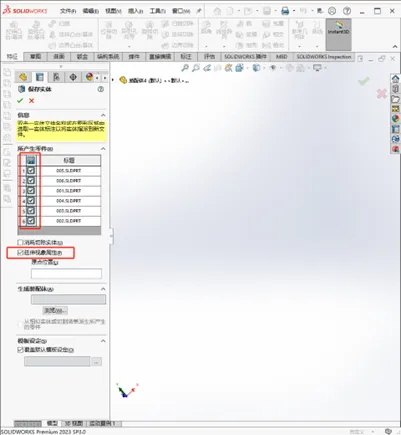

3. 在命令中，您可以通过选中复选框来选择要导出的实体。单击“保存”图标选择文件中的所有实体。

4. 通过选择复选框可以将外观传播到新零件文件。不选中此选项将从新文件中的实体中删除所有外观。

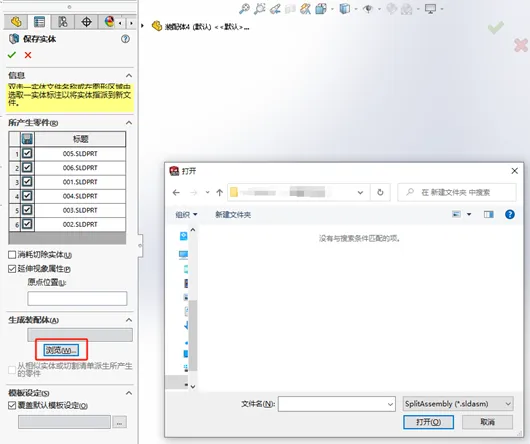

5. 要将实体导出为装配体，请单击“浏览”按钮找到所需的目标文件夹并命名该装配体。

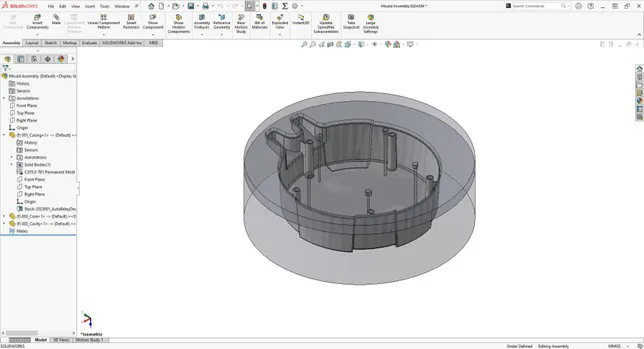

6. 单击绿色勾号会将实体保存为零件，并通过相对于装配原点定位零件将它们重新装配到装配体中，以便它们插入到正确的位置。





这些新零件被创建为衍生零件，因此在新零件和原始主模型之间创建外部参考。在主模型中，“保存实体”命令在树中显示为特征，保持历史位置。

这意味着对“保存实体”操作之前创建的特征的任何更改都将改变衍生零件，但在执行该命令之后创建的其他特征将不会同步。
