SOLIDWORKS建模教程：如何运用边界功能，创建质量更高的曲面模型？

SOLIDWORKS建模除了拉伸、扫描、放样以外，还可以利用边界凸台/基体功能，通过草图曲线、模型边线、已有的面以及其它草图实体来控制边界特征的形状，从而生成我们需要的实体或者曲面模型。

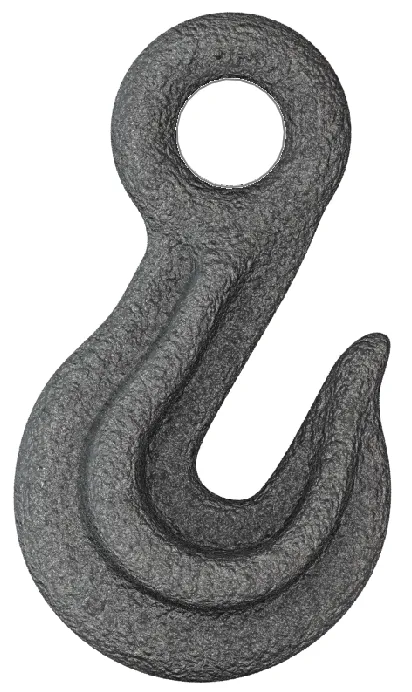

这篇文章中，我们将以一个常见的吊环钩模型为例，来详细介绍如何使用边界功能。

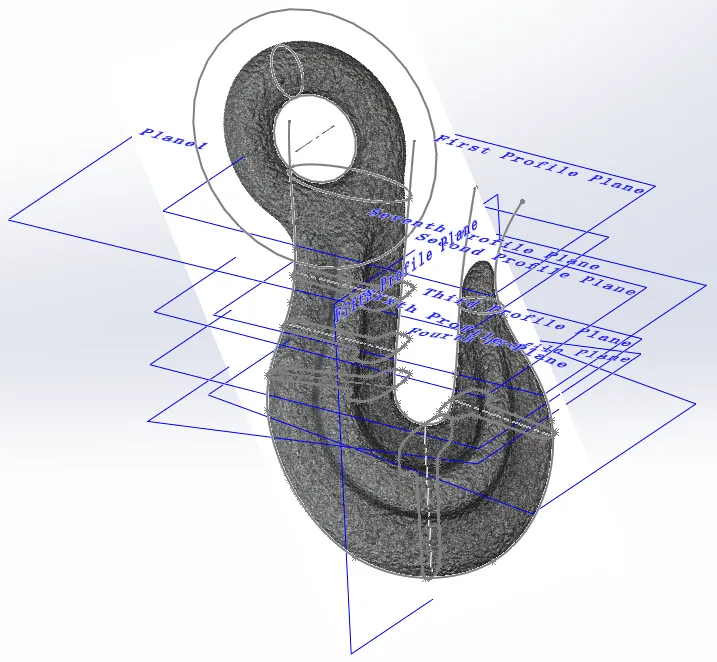

1. 利用已有的模型平面照片，创建参考平面，描出模型轮廓尺寸及边线草图供后续建模使用。

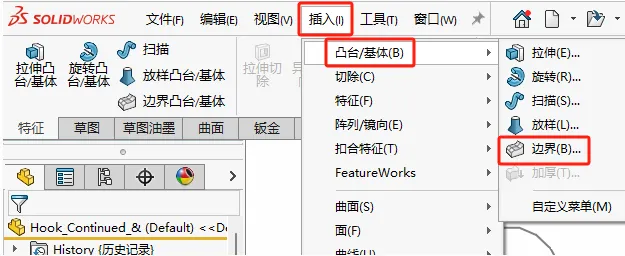

2. 点击顶部菜单栏-特征-边界凸台/基体或点击顶部选项：插入-凸台/基体-边界。

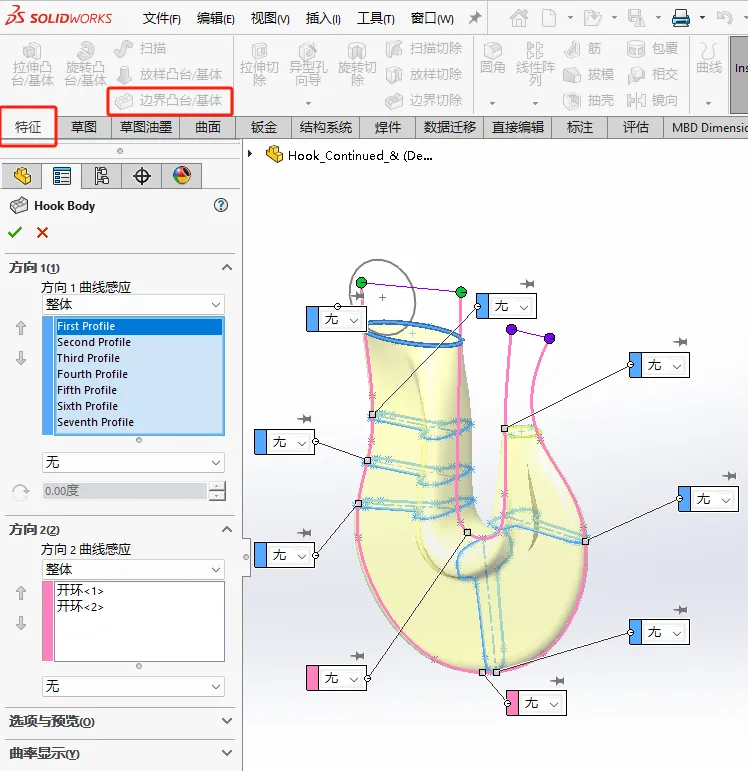

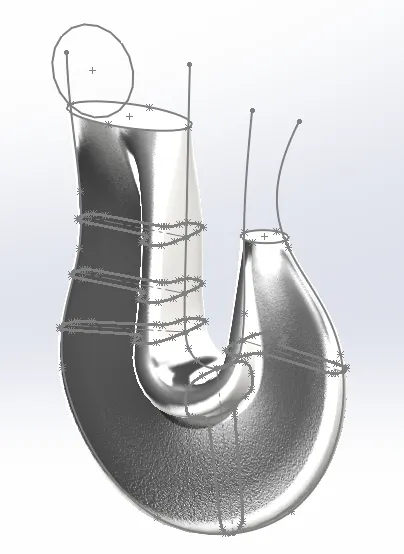

3. 在方向1曲线感应中点选所有截面轮廓，在方向2曲线感应中点选两条开环曲线，限制轮廓边界位置。

4. 重新加载工程图

可以点选每一个添加的曲线，在下方选择相切类型。

更直观的修改方法是：模型的每个轮廓或边线有一条引线显示相切类型框，可下拉菜单选择以下选项。

默认： 近似在第一个和最后一个轮廓之间刻划的抛物线。抛物线中的相切驱动放样曲面，在未指定匹配条件时，所产生的放样曲面更自然。

5. 在曲线感应选项：可以修改为以下设置。

整体：将曲线感应延伸到整个边界特征。

到下一曲线：曲线影响延伸到下一条曲线停止。

到下一尖角：曲线影响延伸到下一尖角停止。尖角为轮廓的硬边角。任何两个相互之间没有共同相切或曲率关系的连续草图实体定义尖角。

到下一边线：只将曲线影响延伸到下一边线。

线性：将曲线的感应均匀地延伸到整个边界特征上，与延伸到直纹曲面上类似。有助于避免由缩进较大的引导曲线在单向曲线相互重合的曲面上所产生的多余曲率（包藏）效应。

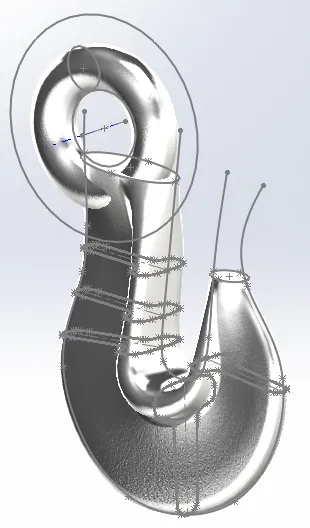

6.扫描操作生成顶部吊环，吊环与钩子不合并实体，后续修改二者。

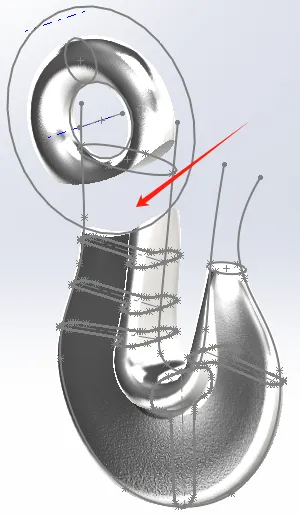

7.切除两者相交部分，使两者断开。下一步光滑连接两者。

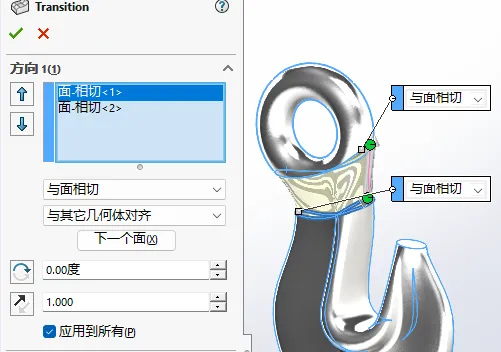

8.选择与面相切，与其他几何体对齐。使两断面与本体之间平滑连接。可变更拔模角度及相切长度。

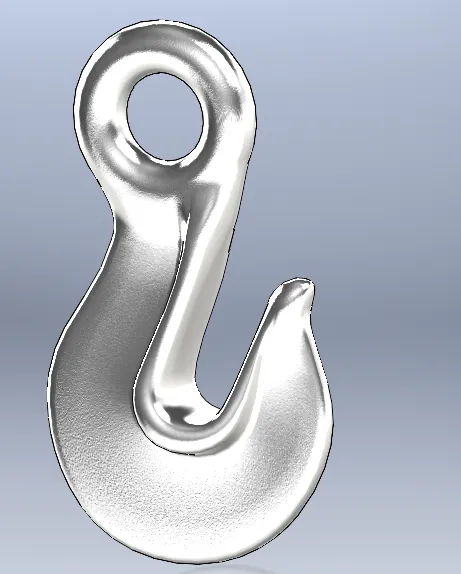

通过调节让钩子和圆环连接处光滑，美观。

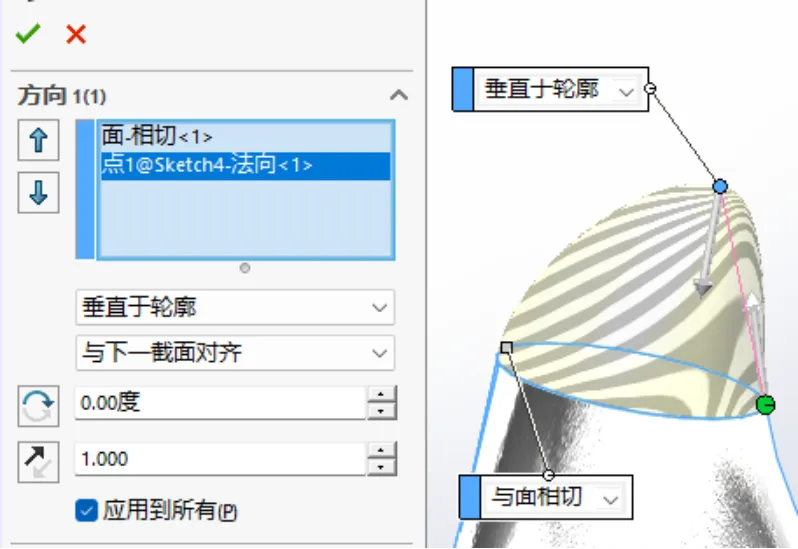

9.同样的，在钩子头的尖角处，利用边界添加点和面之间的连接。

点：选择垂直于轮廓-与下一截面对齐 面：选择与面相切-与其他几何体对齐
