SOLIDWORKS 2025：工程图与钣金焊件新功能介绍

SOLIDWORKS正版软件每年的更新都致力于提升用户的设计效率与体验，SOLIDWORKS 2025 同样带来了众多改进，下面让我们快速了解一下在SOLIDWORKS 2025 工程图与钣金焊件方面的新功能。

一. SOLIDWORKS工程图相关

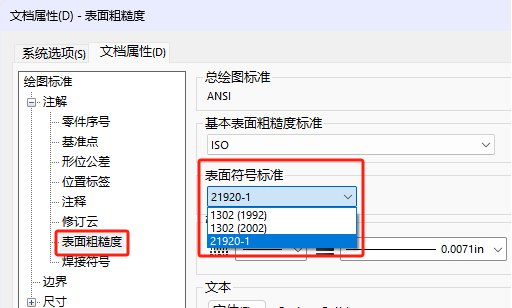

1. 表面粗糙度符号标注

新版本现在将符合更新 ISO 标准 (ISO 21920)

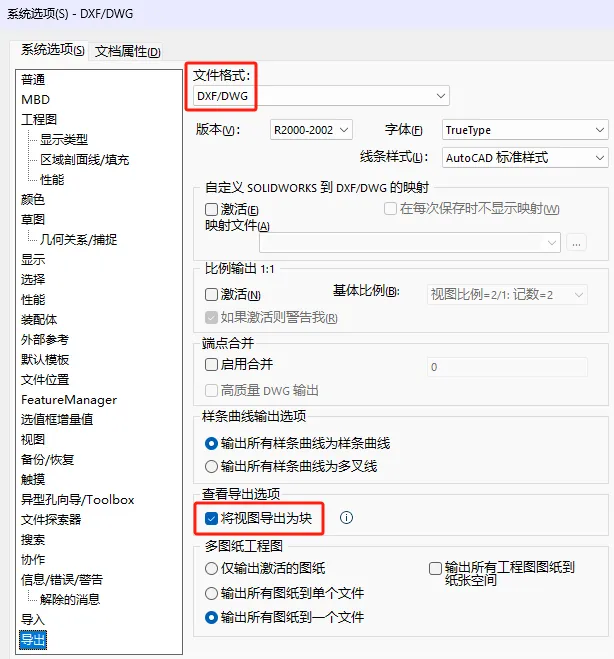

2. 输出视图作为块

DWG/DXF图纸内容分类做块

- 当另存为DXF/DWG文件时, 导出选项：将视图导出为块，次选项将工程图中视图、标注等线段分类做成块。

- 方便工程师在二维设计软件中查看、移动，编辑工程图，减少不必要的线条错乱，提升图纸后期处理的效率。

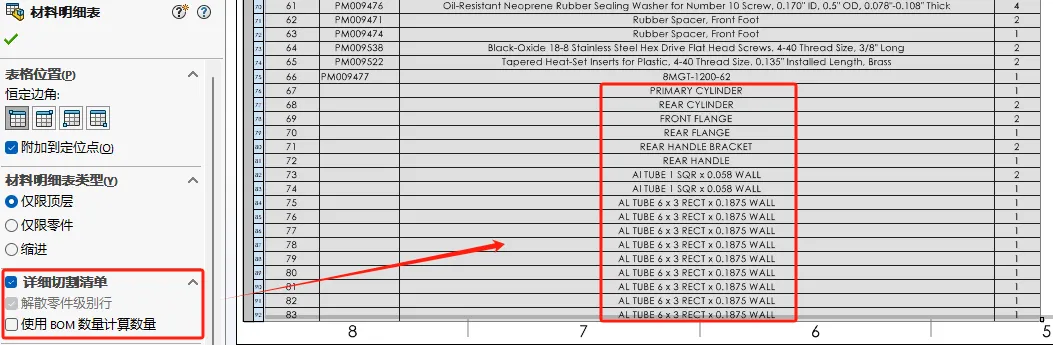

3. 详细切割清单

对于详细切割清单的BOM，现在可以选择焊件属性中使用指定的BOM数量统计。

工程图界面，材料明细表-详细切割清单中，我们可以勾选-使用BOM数量计算数量选项。

此选项可实现-切割清单的数量栏-显示我们自定义的统计内容：类似焊件长度，材质等等参数。展示图纸需要表达的焊件信息，而无需独立出表计算。

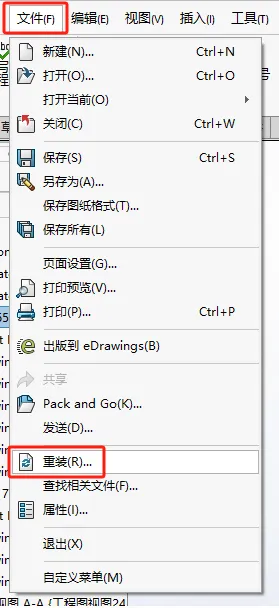

4. 重新加载工程图

需要将打开编辑的图纸恢复为最后保存的版本，只需单击顶部菜单中-文件-重建菜单，即可实现。

二. SOLIDWORKS钣金及焊件 2025新功能

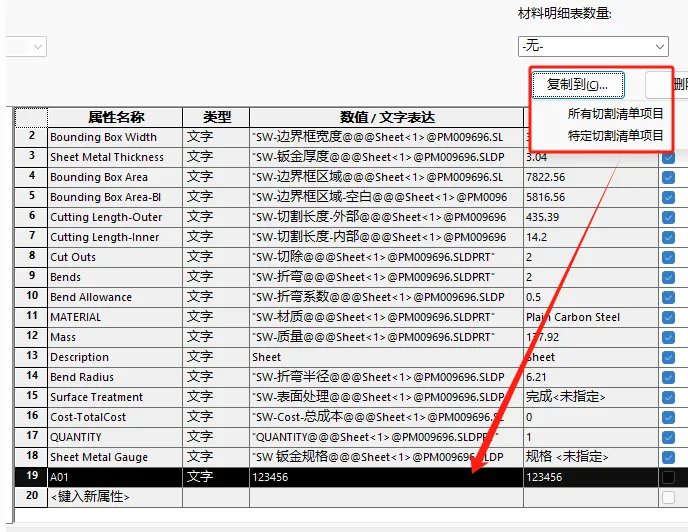

1. 复制切割清单属性

可勾选属性并将其复制到指定项目或所有项目。实现快速编辑清单内容。减少不必要的重复操作。

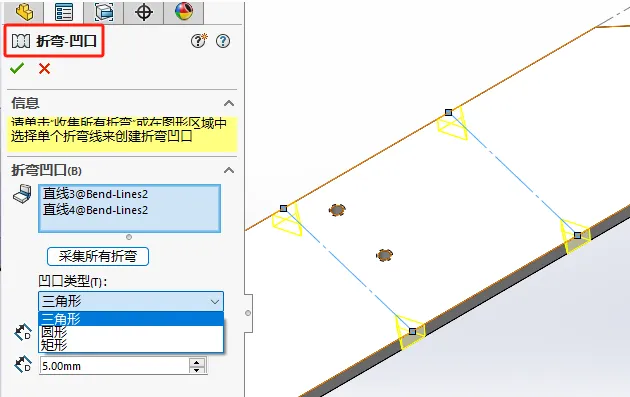

2.折弯凹口

点击选项中-插入-钣金-插入折弯-凹口，可以快速创建折弯边线小记号，凹口可选三角形、圆形或矩形做出分类。帮助操作员将折弯与工装对齐，实现快速且精准的零件加工。

3.薄片和槽口增强

具有更大的灵活性。

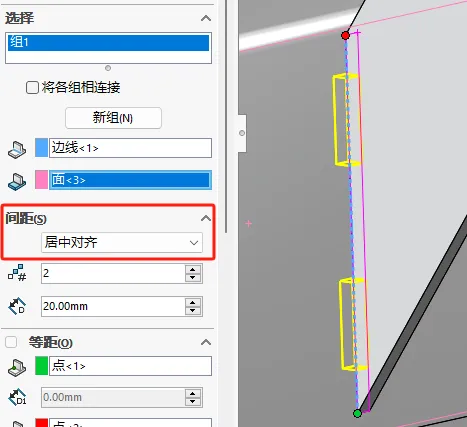

居中对齐

等间距

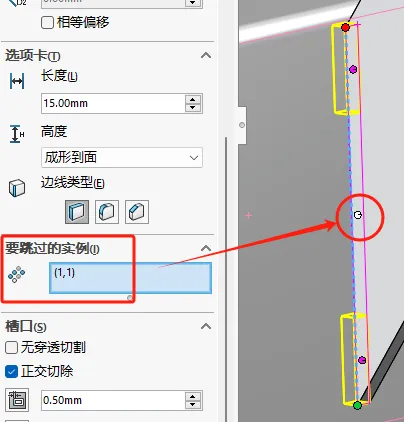

跳过实例

薄片

槽口

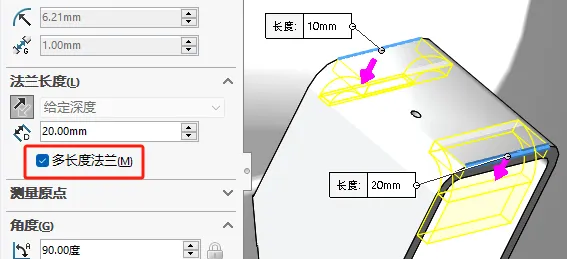

4.多长度边线法兰

通过多长度法兰选项，可以一步完成所有边线法兰长度的设置。提升边线法兰创建速度。

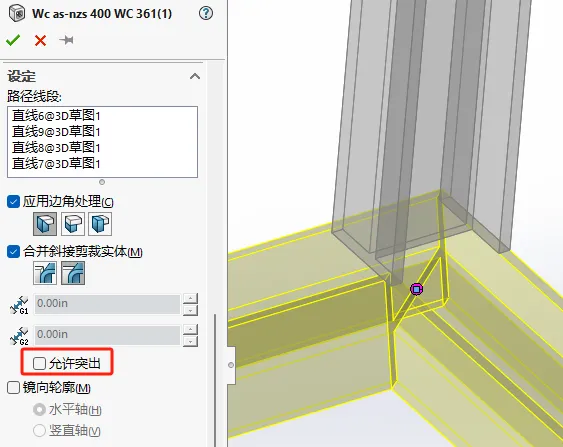

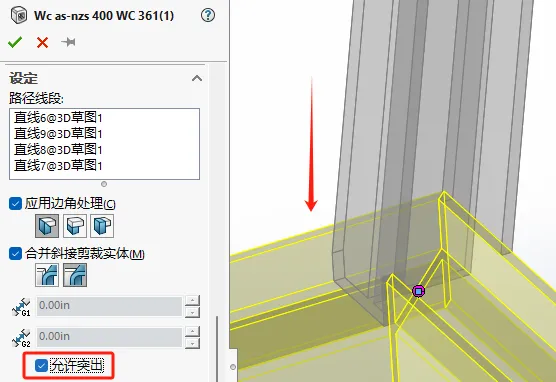

5.允许在复杂轮廓上突出

创建焊件时，结构构件中勾选允许突出选项，可将焊件在平面裁剪时延伸至相交模型接触面。呈现更多焊接状态可能。

不突出

突出

突出效果

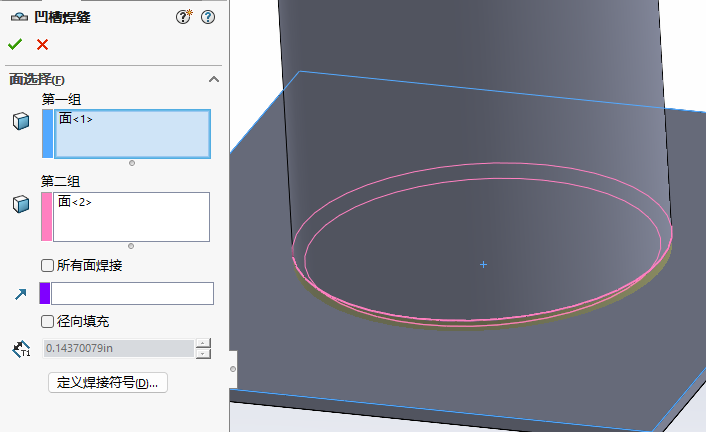

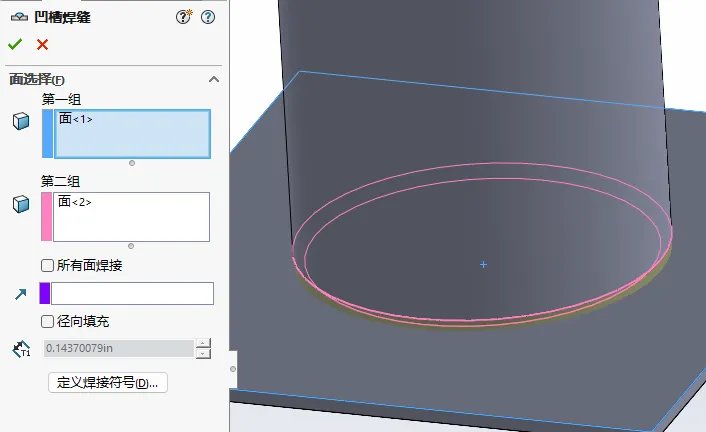

6.凹槽焊缝

当实体间存在凹槽或腔体，可生成牢固的焊缝。对于圆周实体，可勾选径向填充选项表现出实际生产的焊接效果。

凹槽焊缝

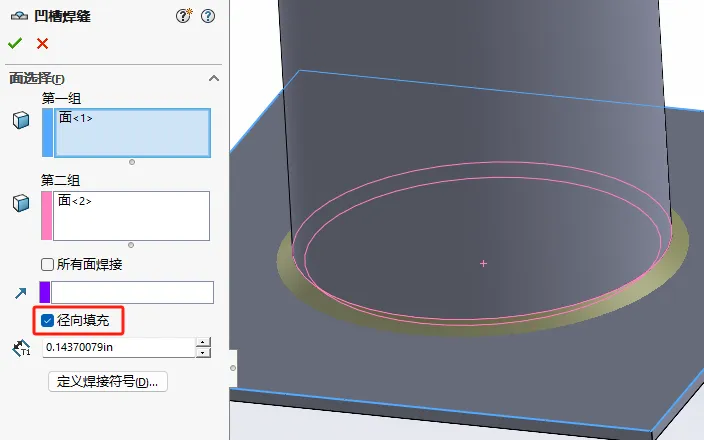

径向填充

7.切割清单更新性能

优化更新/计算/排序，含有大量的切割清单项目。

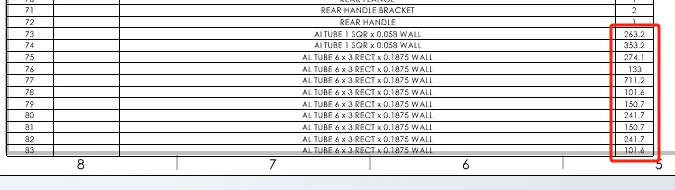

数量统计可自定义内容

修改切割清单属性-多种物料信息可供选择

修改后刷新图纸更新表格内容
