SOLIDWORKS 钣金成形：自定义设计库+高效使用技巧

一。使用SOLIDWORKS软件自带钣金成形工具库

SOLIDWORKS软件安装后，会自带成形工具库，如果找不到或没有显示，请按以下步骤检查：

设置-系统选项-文件位置-设计库-添加文件夹- C:\ProgramData\SOLIDWORKS\SOLIDWORKS软件版本:(例:SOLIDWORKS2024)\design library

软件自带设计库的成形工具文件夹为特殊图标，方便快速区分使用。（如发现图标没有变更请重启SOLIDWORKS软件）

二。设计自定义成形工具

自定义成形工具创建方式

1. 绘制独立实体零件

2. 点击顶部菜单-钣金-成形工具

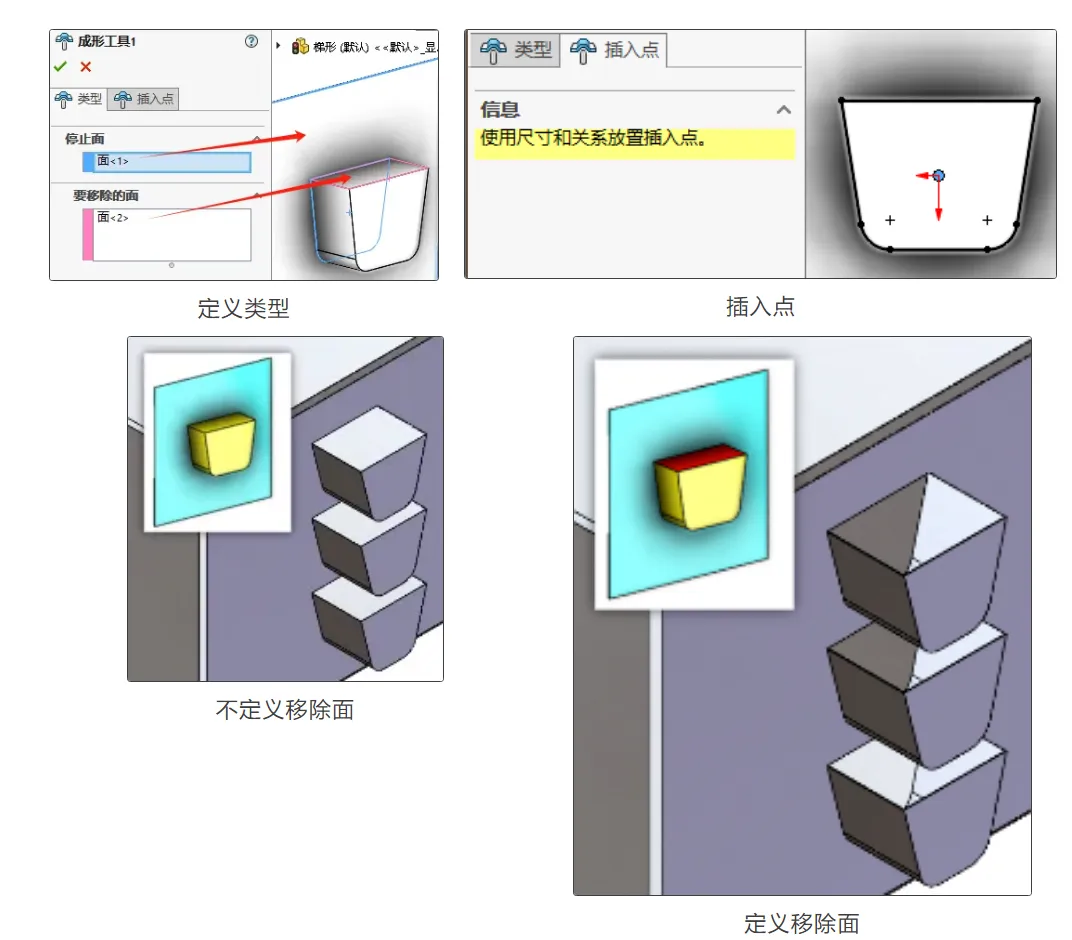

左侧类型界面定义成形工具的停止面和移除面

• 停止面：成形工具放置到钣金件表面时，设定成形工具停止到的面。此面定义工具被推入到零件的深度。
• 移除面：定义钣金件需移除的面。如果您不想移除任何面，不要选取任何面。
• 右侧插入点：点选位置点，辅助成形工具定位。

3. 保存零件，并将零件添加到库：添加到系统成形工具库或自定义库

在solidworks中操作步骤：特征树-右键-添加到库-修改存放位置及名称

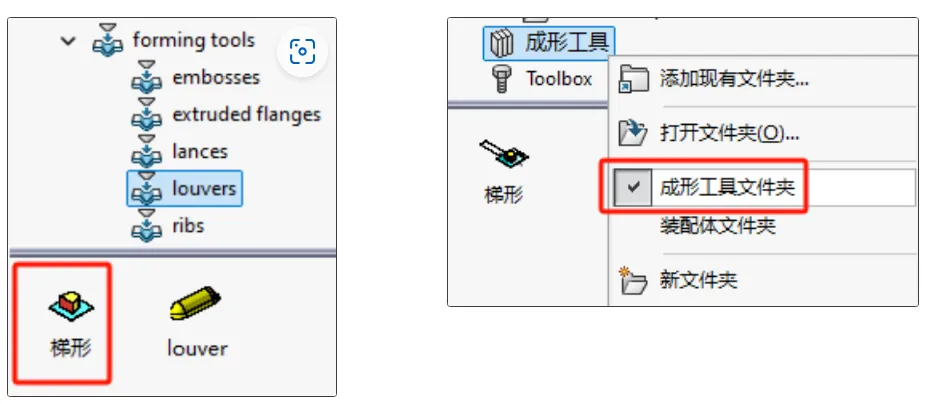

若选择设计库中的自定义文件夹，请鼠标右键文件夹：

三。在SOLIDWORKS中如何使用成形工具

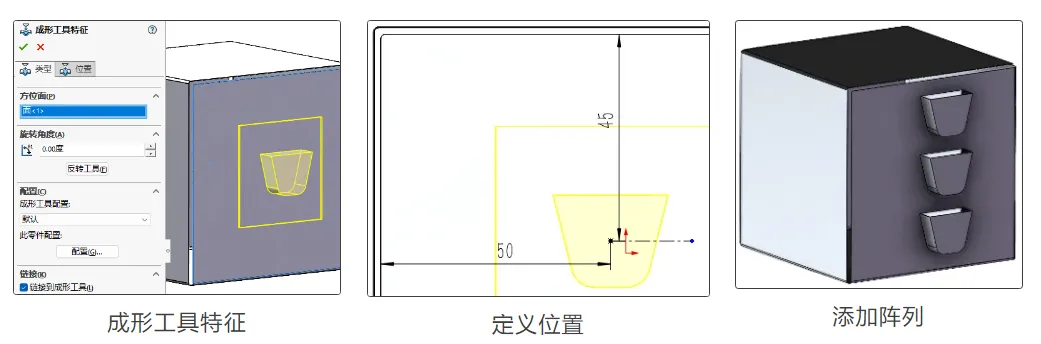

打开钣金件，从右侧设计库中找到所需的成形工具型号，拖到钣金件表面，此时弹出成形工具选项菜单。

• 方位面：成形工具放置的面
• 旋转角度：调整成形工具角度
• 反转工具：调整成形工具相对钣金件内/外成形
• 配置：选择工具的不同配置状态
• 链接：勾选后保持特征与成形工具同步更新

• 位置：定义输入点位置尺寸可精确工具位置





SOLIDWORKS钣金功能操作简便，成形工具为冲压设计提供了极大的便利。

SOLIDWORKS软件内置的基础工具特征，使工程师能够根据工作需求构建部门专属的工具库。通过将常用、特殊或非标件分类存储，实现设计资源的共享与重用，减少重复绘图工作，显著提升工作效率，助力企业降本增效。
