SOLIDWORKS Motion：如何在运动中更改力的方向？

SOLIDWORKS Motion能够进行运动学和动力学仿真，反馈机械设备的速度、加速度、作用力等信息，帮助工程师在设计阶段预测和优化机械系统的性能‌。

众所周知，力是一个矢量，由大小和方向组成，因此，当我们在Motion中去定义驱动力，在指定其大小的同时，也需要为其指定方向。

SOLIDWORKS Motion应用的小技巧

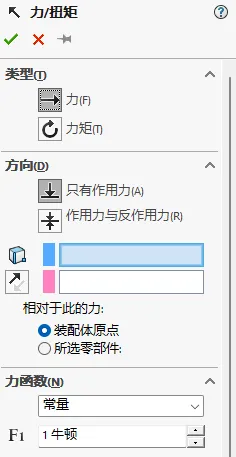

在默认参数下，需要为所施加力指定作用位置与初始方向。

这里之所以说是初始方向，是因为在运动过程中，力的方向可以发生改变，方向如何改变则是由以下的相对位置参数来决定。

默认情况下，相对参数设定为“装配体原点”，由于装配体的原点在运动分析过程中并不会产生运动，因此，在分析过程，力的方向也将始终不变。

此效果与指定所选零部件为一固定零件效果相同，无论力所在的零件产生何种运动，力的大小与方向都不发生变动。

此时，如果改变力的相对参数，如更改所选零部件为力所在位置零件本身，则受力后该零件将产生运动，此时力的方向将随零件运动而改变，并始终保持与零件的相对方向不变。

除此之外，还可以选择“第三方”运动零件作为力的方向参考，此时无论力所施加对象运动快慢，力的方向改变都将参照指定的第三方零件。

以上三种力的相对方向定义，第一种为默认情况，力的大小和方向在分析过程中不会发生改变，而后两种，力的方向会根据参考零件的不同，受到分析过程的影响，从而发生方向的改变，根据所要分析情景的不同，可以灵活选择，以实现不同的Motion分析效果。

这种灵活性帮助工程师在设计阶段优化机械性能，提升产品可靠性。掌握这些技巧，能够更高效地完成仿真分析，为设计提供有力支持。
