SOLIDWORKS Simulation实体网格中高品质网格和草稿品质网格详解!

发布日期:
2025-02-11
浏览量:
91

在SOLIDWORKS Simulation的网格类型中,实体单元是Simulation中应用最为频繁的

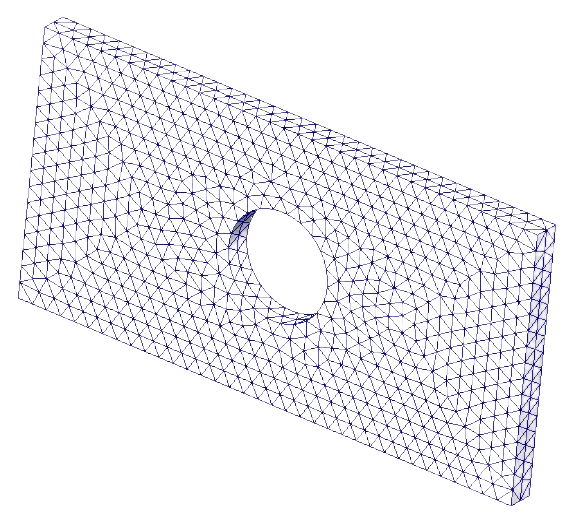

值得一提的是,Simulation为实体单元仅保留了四面体单元,这是因为从几何拓扑角度而言,四面体单元具有独特的优势,它能够对任意形状的3D几何体进行网格划分,而无需对3D几何体进行额外的分割处理

solidworks仿真实体单元

这一特性使得四面体单元在处理复杂几何形状时尤为高效,大大简化了设计工程师的操作流程。

在使用四面体实体单元对结构进行网格划分时,可以为划分对象指定网格品质,分别为高品质和草稿品质。

也可以在“零件”特征上点击鼠标右键,在菜单中选择“应用草稿品质网格”或“应用高品质网格”来切换所选实体的网格品质。

solidworks仿真网格品质

草稿与高品质网格的区别在于网格单元的节点数不同。

草稿品质网格:四面体单元仅以四面体的四个顶点为节点,并通过对四个节点的未知数计算来完成仿真分析;

高品质网格:除去四面体的四个顶点之外,在六条边线上增加六个节点用于未知数计算来完成仿真分析,从而成为十节点单元。

因此,无论是对变形前的几何描述,还是变形后的几何描述上来讲,高品质单元的精度都相较草稿品质来讲要更高。

solidworks网格精度


从实践层面来讲高品质网格通常会得到更高精度的结果草稿品质的网格可用于算例初步分析以提高试算效率,当取得较好的网格拓扑后,可改为高品质网格从而提升最终结果精度。

高品质网格在提升结果精度的同时也带来更多的计算量,因此对于一些复杂结构,在进行仿真分析时可以采用草稿与高品质混用的方法,在计算精度与计算时间之间取得平衡。

在实际应用中,工程师们可以根据项目需求灵活选择或组合使用这两种网格类型,以优化工作流程并获得满意的仿真结果。
